CNC İşleme Endüstriyel Dübel Pimleri

Dübel pimi, bir düzeneğin iki veya daha fazla parçası arasında hassas hizalamayı korumak için kullanılan kısa, silindirik bir pimdir. Parçaları birbirine kenetleyen bir cıvatanın aksine, CNC işleme endüstriyel dübel pimleri konum oluşturur. Bu, tüm montajın etrafında oluşturulduğu referans noktasıdır. Bir dişli kutusu mahfazasını motor flanşına cıvataladığınızda, cıvatalar değil tespit pimleri millerin hizalı kalmasını garanti eder.

Dübel pimleri iki ana biçimde gelir: bastırarak geçirme ve kaydırmayla geçirme. İyi bir dübel ile kötü bir dübel arasındaki performans farkı mikronlarla ölçülür: çok sıkı olursa sinir bozucu olur; çok gevşek ve montaj sürükleniyor.

Endüstriyel Dübel Pimlerinin Malzemeleri ve Sertliği

Karbon çeliği (1045/1060): sertleştirilmiş ve temperlenmiş, uygun maliyetli genel kullanım

Rulman çeliği (GCr15/52100): Maksimum aşınma ömrü için HRC 60–64'e kadar sertleştirilmiş

Paslanmaz (SUS303/304/316): gıda, denizcilik ve tıbbi kullanım için korozyona dayanıklı

Sertleştirilmiş takım çeliği (özel aşınma uygulamaları için)

Çap aralığı: 1mm – 30mm, uzunluklar 3mm’den 200mm’ye kadar

Tolerans sınıfları: ISO 8734/8735, USAS B18.8.2'ye göre m6 presle geçirme, h6/h7 kaydırmalı geçirme

Klasik üretim yöntemi puntasız taşlamadır: çubuklar puntasız taşlama makinesinde son çapa kadar taşlanır, istenilen uzunlukta kesilir, pahlanır ve sertleştirilir. Çoğu alıcının farkına varmadığı şey, sertleştirmeden önce öğütme sırasının önemli olduğudur; taşlamadan sonra sertleşme distorsiyona neden olur, bu yüzden kritik pimleri taşlıyoruz, sertleştiriyoruz ve ardından son taşlamayı yapıyoruz.

Tuoyuan Gerçek Vaka Paylaşımı

Sektör: Endüstriyel Otomasyon ve Makine

Malzeme: Alüminyum / Paslanmaz Çelik

Süreç: Hassas CNC Tornalama ve Kanal Açma

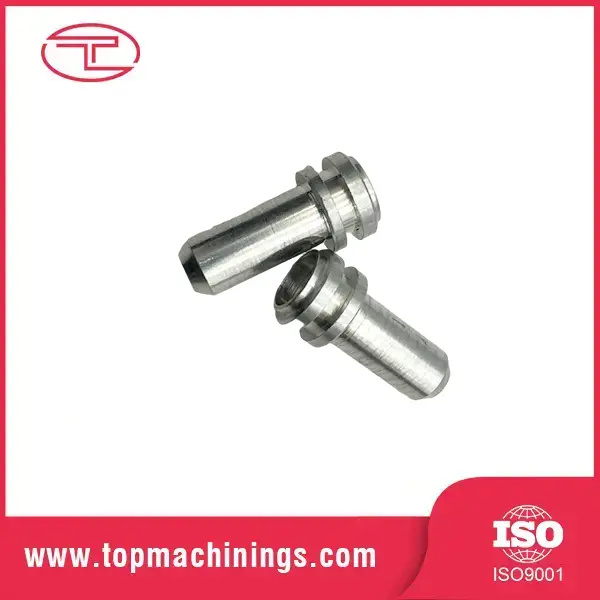

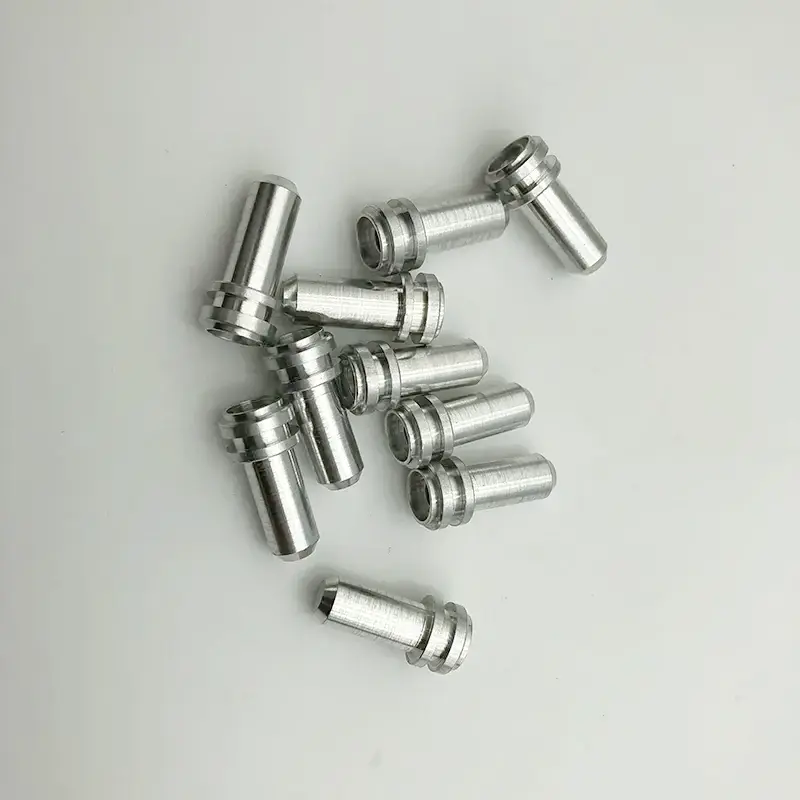

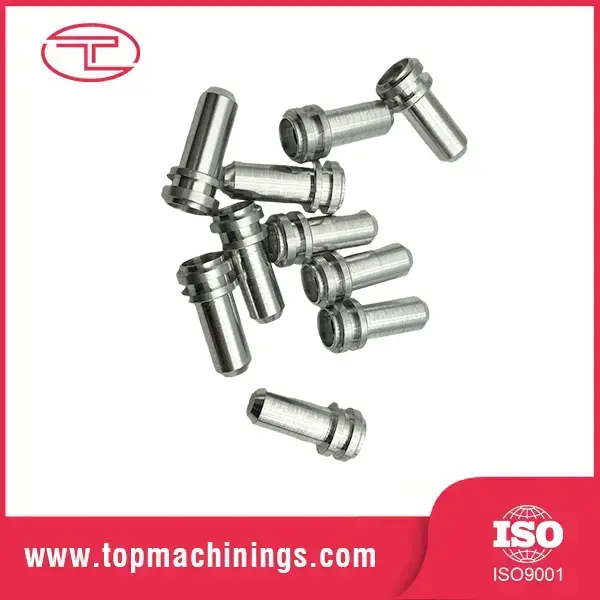

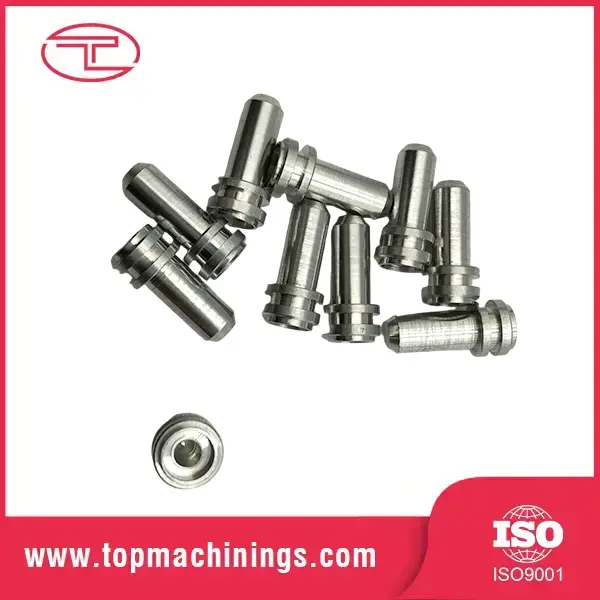

ABD'li bir otomasyon üreticisi, yüksek hızlı montaj hatlarında doğru hizalama ve güvenli sızdırmazlık sağlamak için hassas O-halka tespit oluklarına ve sıkı boyut toleranslarına sahip özel CNC işleme endüstriyel tespit pimlerine ihtiyaç duydu.

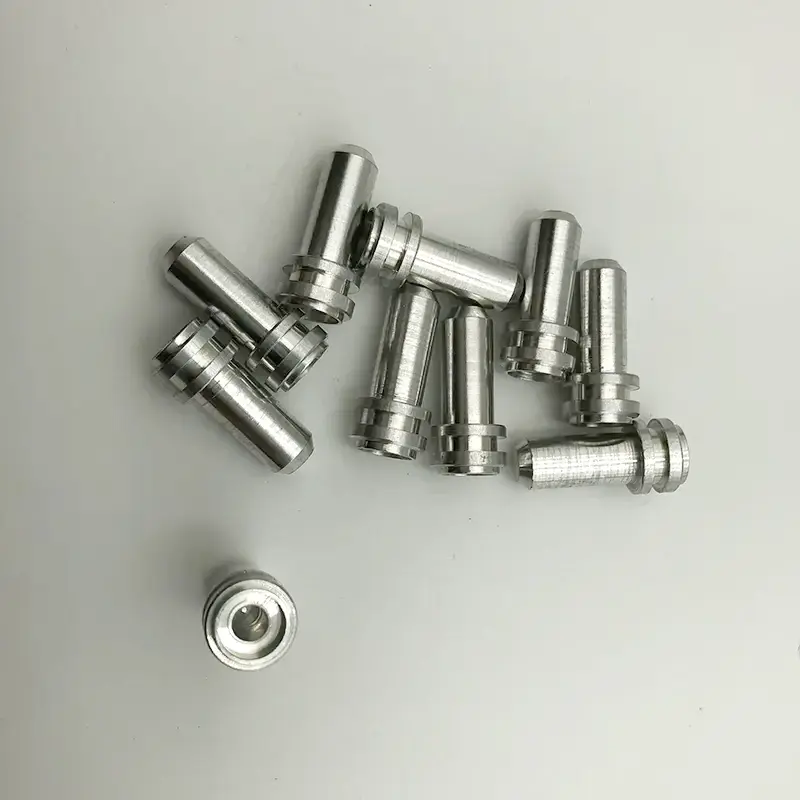

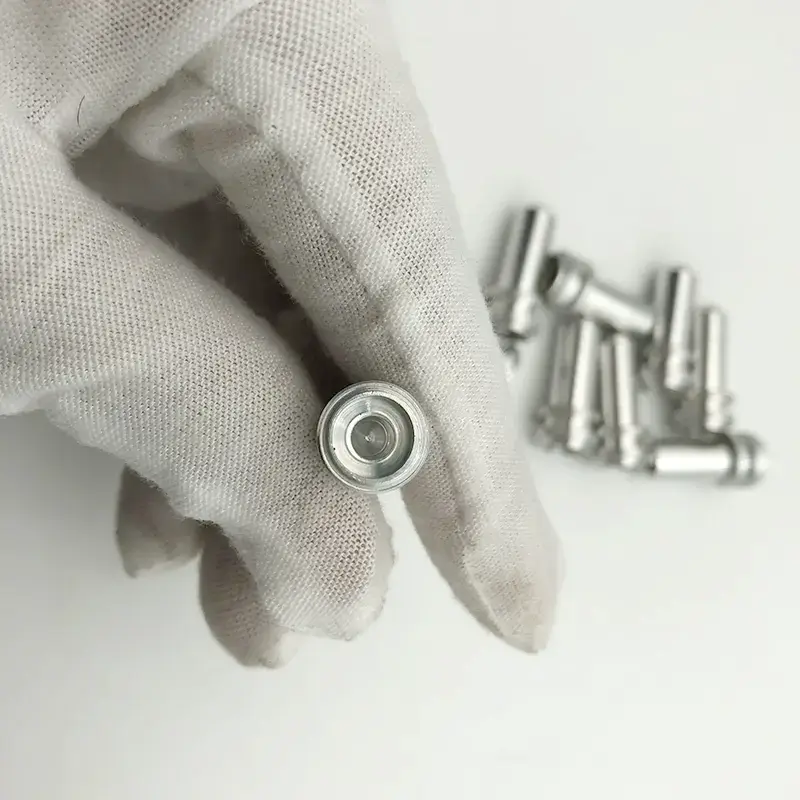

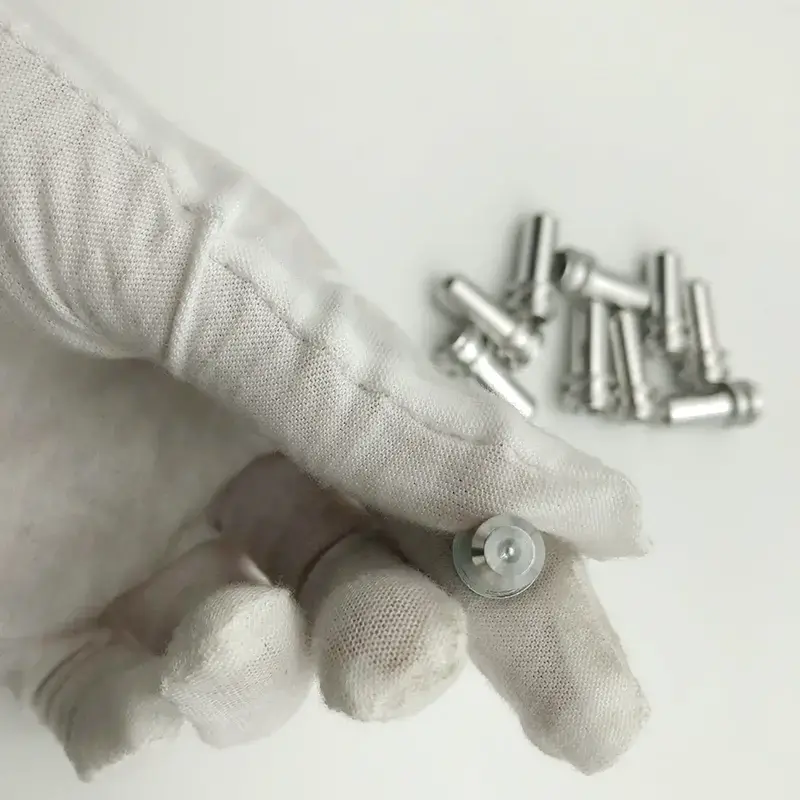

Bu çok adımlı pimleri, yüksek hassasiyetli İsviçre CNC torna makinelerini kullanarak, optimum sızdırmazlık için tam oluk derinliğini ve yüzey kalitesini koruyarak ürettik. Paketlemeden önce %100 optik inceleme yapıldı.

Temel Özellikler ve Avantajlar

Gerçek Konumlandırma için ±0,002 mm'ye topraklama

Nihai çaplar, Ra 0,2–0,4μm yüzey kalitesiyle ±0,002 mm'ye kadar merkezsiz taşlanmıştır. Bu "yeterince yakın" bir tolerans değildir - CNC işleme endüstriyel tespit pimleri, montajları tekrarlanabilir, fikstürleri doğru ve ürünleri tutarlı kılan toleranstır.

Uzun Hizmet için HRC 60+'ya kadar sertleştirilmiştir

Rulman çeliği pimleri HRC 60-64'e kadar tamamen sertleştirilmiştir, bu da onlara çentiklenmeden tekrarlanan takma ve çıkarma işlemlerine dayanacak sertliği sağlar. Sertleştirilmiş bir dübel, yumuşak bir dübelden büyüklük sırasına göre daha uzun süre dayanır.

Pahlı Uçlar, Temiz Kenarlar

Her iki uç da pahlıdır (tipik olarak 1,5×45°) ve çapakları alınır, böylece pimler malzemeyi tıraş etmeden veya delik ağzına zarar vermeden temiz bir şekilde deliklere girmeye başlar. Çapak yok, çizik delik yok, reddedilen düzenek yok.

Güvenebileceğiniz Doğruluk

Uzunluk-çap oranları 50 mm başına 0,01 mm dahilinde düz tutulur. Eğilmiş bir dübel pimi yalnızca yerini tespit edememekle kalmaz, aynı zamanda yerleştirme sırasında raybalanan deliğe de zarar verir. Her üretim partisinde düzgünlüğü ölçüyoruz.

Karışık Uyumlar için Sıkı Çap Gruplaması

Pimler sıkı çap gruplarına ayrılır, böylece bir kutu pim tutarlı bir oturma basıncı sağlar. Artık montaj hattınızda "bu kayar, bunun çekiçe ihtiyacı var" sözlerine gerek yok.

Ürün Özellikleri

Üretim Süreci

CNC işleme endüstriyel kavela üretimi, soğuk çekilmiş veya taşlanmış çubuk stokuyla başlar. Çubuklar, son çapa yakın bir çapa kadar merkezsiz taşlanır, uzunluğa kesilir, pahlanır ve çapakları alınır. Sertleştirilmiş pimler daha sonra ısıl işleme tabi tutulur ve son toleransa kadar son taşlama yapılır; iki aşamalı taşlama, bitmiş pimi mükemmel şekilde yuvarlak ve düz tutan şeydir.

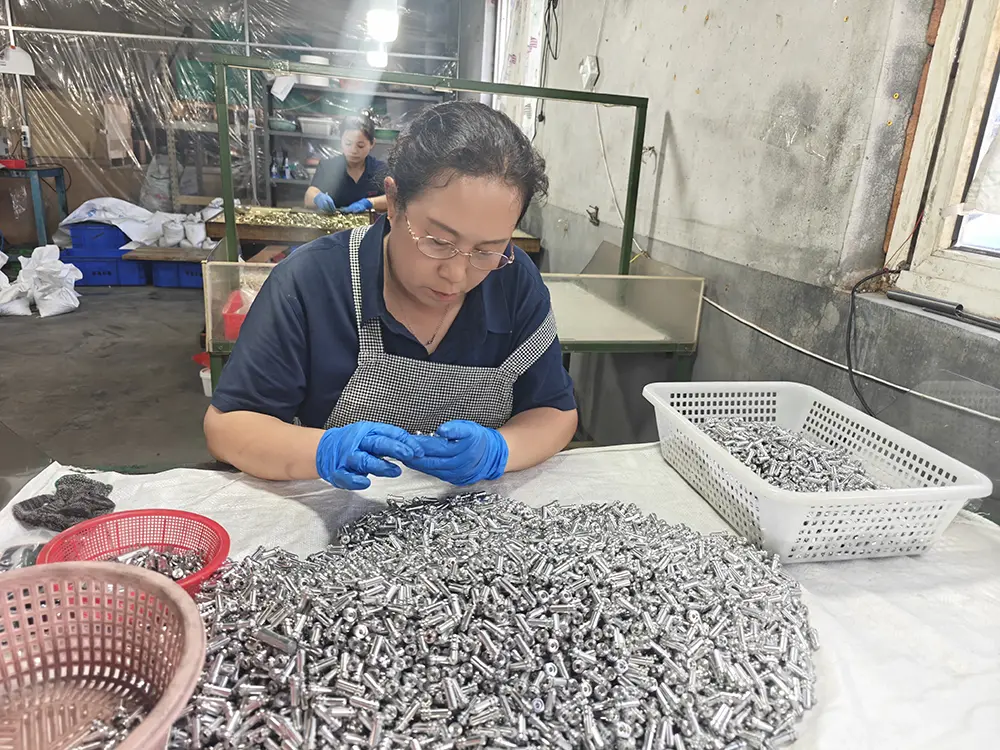

Son inceleme çapı (mikrometre ve hava göstergesiyle), sertliği (Rockwell testi), düzgünlüğü ve yüzey kalitesini kapsar. Pimler çaplarına göre gruplandırılır ve yağlı, paslanmaya karşı korumalı ambalajlarda paketlenir. Toplu sertifikalar her siparişe eşlik eder.

Üretim Zaman Çizelgesi

Standart teslim süresi: Standart boyutlar için 10–15 gün; Sertleşme ve taşlama ile 15–18 gün.

1-3. Gün: Sipariş onayı ve malzeme seçimi

4-8. Gün: Çubuk taşlama, kesme, pah kırma

9-12. Gün: Isıl işlem ve son taşlama (belirtilmişse)

13-14. Gün: Denetim, gruplama, paketleme

15. Gün: Qingdao'dan Gönderim

Neden Tuoyuan Metal'i Seçmelisiniz?

Mikron Düzeyinde Yetenek, Endüstriyel Hacimler

Hassas işlemede 10 yıldan fazla deneyimi, 20 CNC torna tezgahı ve yıllık 100 milyon parça kapasitesiyle Tuoyuan Metal, laboratuvar kalitesinde toleranslarla otomotiv düzeyinde hacimlerde CNC işleme endüstriyel dübel pimleri sunabilmektedir. 15 PPM'nin altındaki kusur oranlarıyla 2,5 milyon parçalık partiler sevk ettik.

Kuzey Amerika'nın Güvenilir Tedarikçisi

Üretimimizin %60'ı, %95'lik tekrar satın alma oranıyla Kuzey Amerikalı müşterilere gidiyor. Dübel pimlerimiz parçaları doğru şekilde yerleştirmeseydi, bu müşteriler yıllar boyunca her üç ayda bir yeniden sipariş vermezdi.

Tam İzlenebilirlik

Malzeme değirmeni sertifikaları, ısıl işlem kayıtları ve muayene raporları parti bazında arşivlenir. Çubuk stok partisinden bitmiş pime kadar tam izlenebilirlik.

Hızlı Örnekler ve Alıntılar

Örnek siparişler 3-5 gün içinde gönderilir. 24 saat içinde teklifler. Kalite sorunlarına 48 saat içinde yanıt verildi. Bu bizim standardımızdır, sözümüz değil.

Paketleme ve Nakliye

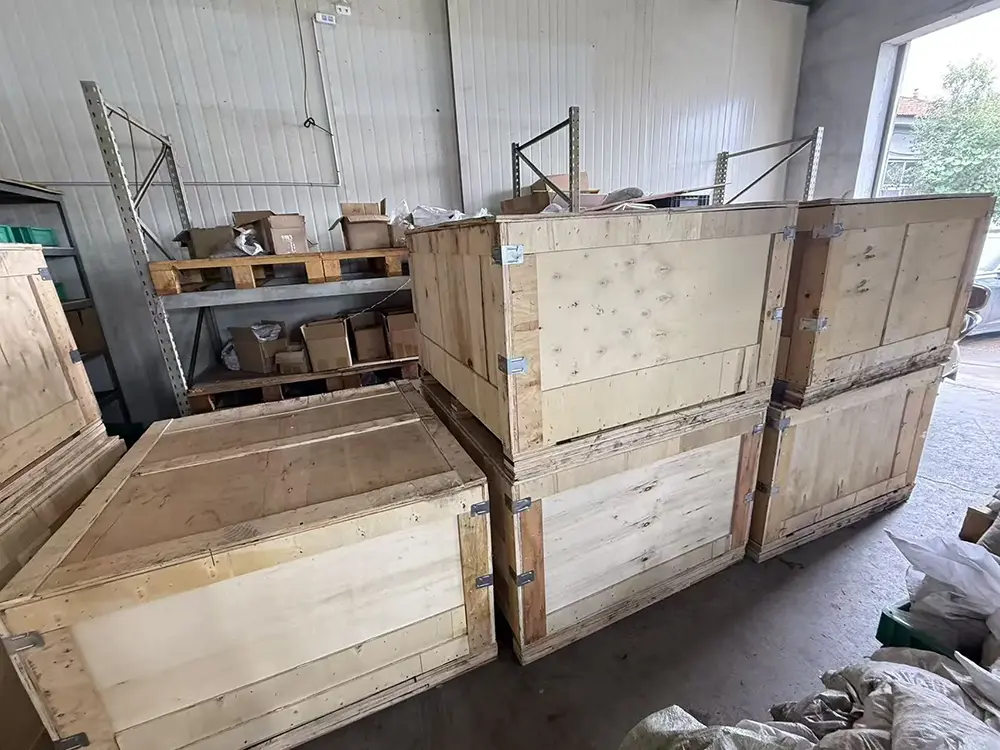

Pimler yağlanır veya kaplanır, pas önleyicili poli torbalarda paketlenir ve karton veya ahşap kutularda gönderilir. Küçük siparişler için ekspres (DHL/FedEx/UPS), toplu siparişler için Qingdao limanından deniz taşımacılığı. Dokümantasyon: Ticari Fatura, Paketleme Listesi, Konşimento, Menşe Şahadetnamesi, Malzeme Test Sertifikası. CNC işleme endüstriyel dübel pimleri fiyatları, toplu siparişler veya fiyat teklifi için ihracat ekibimizle iletişime geçin.

SSS

S1: Dübel pimleriniz hangi toleransa sahiptir?

A1: Standart zemin toleransı çap olarak ±0,002 mm'dir ve yüzey kalitesi Ra 0,2–0,4μm'dir. Mevcut uyum sınıfları: m6 press-fit, h6/h7 slip-fit.

S2: m6 ve h6 fit pinleri arasındaki fark nedir?

Cevap 2: m6 pimleri bastırarak takma kurulumu için biraz büyük boyutludur, raybalanmış deliklere kilitlenirler ve çıkarılmaları için bir çektirme gerektirirler. h6/h7 pimleri, düzenli olarak sökülmesi gereken düzenekler için kayarak geçirilir. Bize başvurunuzu söyleyin, biz de doğru sınıfı önerelim.

S3: Sertleştirilmiş paslanmaz pimler sağlıyor musunuz?

Cevap3: Evet — çökeltmeyle sertleşen paslanmazlar, mükemmel korozyon direnciyle HRC 38–44'e kadar sertleştirilebilir. Gıda veya denizcilik görevleri için bu doğru seçimdir.

S4: Özel uzunlukta veya özel pahlı pimler yapabilir misiniz?

A4: Evet. Çizim başına özel uzunluklar, özel pahlar, konik pilotlar ve oluklar kesiyoruz. Özel pinler için MOQ düşüktür - örnekler kabul edilir.

S5: Depodaki pimlerin paslanmasını nasıl önlersiniz?

Cevap 5: Pimler yağlanır ve buhar fazlı korozyon önleyici kağıtla paketlenir. Denizaşırı deniz taşımacılığında, paslanmadan ulaşmayı garanti etmek için VCI ambalajını kullanıyoruz.
