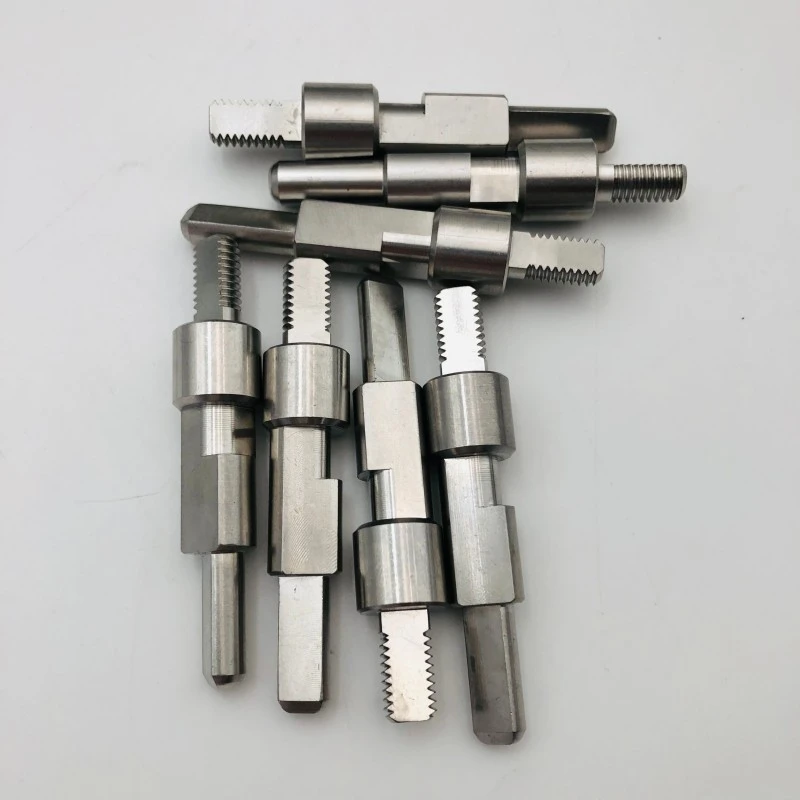

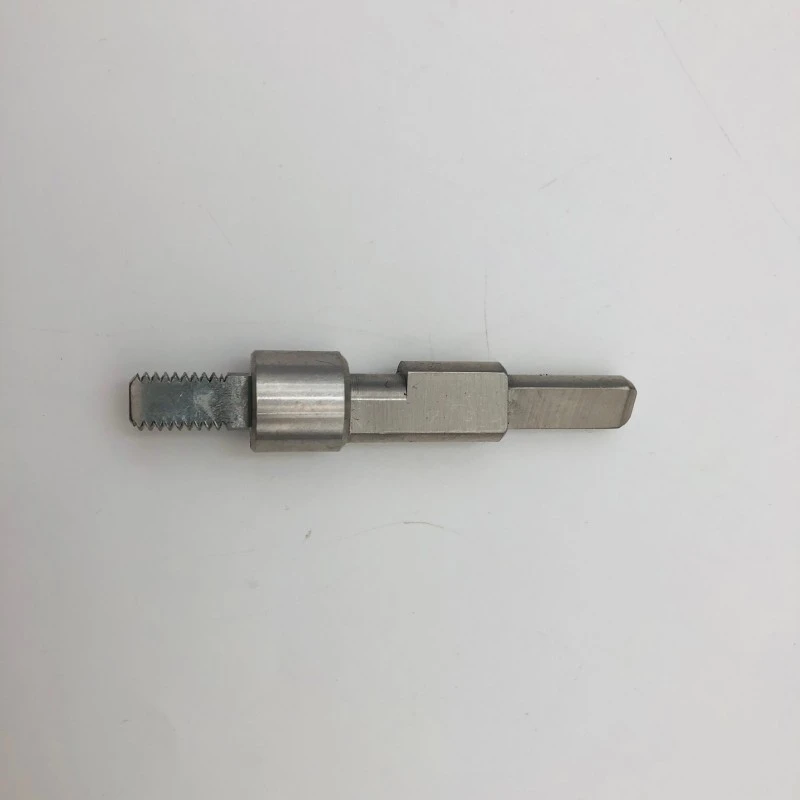

CNC İşlenmiş Hidrolik Bağlantı Elemanı

CNC ile işlenmiş hidrolik bağlantı elemanı, bir hidrolik sistemdeki hortumları, tüpleri, pompaları, valfleri ve silindirleri bağlayan bir hidrolik bağlantı elemanıdır. Basit görünüyor (dişli ve sızdırmazlık yüzeyli metal bir gövde) ancak zorlu koşullar altında çalışıyor: 50 ila 400+ bar arasındaki basınçlar, sıcaklık değişimleri, titreşim ve suyun bir çatlak bulması gibi herhangi bir sızıntı yolunu bulan hidrolik sıvı.

Bağlantı elemanının görevi mühürlemektir. İster JIC 37° konik, ORFS (O-halka yüzey contası), ister BSPP paralel dişli, ister NPT konik dişli olsun, sızdırmazlık geometrisi mikron hassasiyetinde işlenir. 0,02 mm kadar yuvarlak olmayan bir sızdırmazlık yüzeyi, sızdıran bir bağlantı elemanıdır. Kökü yırtılmış bir iplik, basınç altında patlayan bir bağlantıdır. Bu nedenle işleme kalitesi burada "olması güzel" bir durum değil; bu bir güvenlik sorunudur.

CNC ile işlenmiş hidrolik bağlantı elemanının Temel Özellikleri ve Faydaları

Sızdırmazlık Yüzeyleri İşlenmiş, "Yeterince İyi" Değil 37°'lik genişletme konisi, O-halkası oluğu ve yuva yüzeyleri kontrollü toleranslarla işlenir (yuva açısı ±0,5°, yüzey kalitesi Ra 0,8μm maks). Uygun bir sızdırmazlık yüzeyi, 350 bar'ı borunun içinde ve ekipman odanızın dışında tutan şeydir.

Temiz, Keskin İplikler İplikler tam profil formunda 6g/6H'ye kadar kesilir veya yuvarlanır; yırtık kökler veya yuvarlanmış tepeler olmaz. Konik dişler (NPT/BSPT), sıkı ve sızdırmaz bir bağlantıyı garanti etmek için L1/L2 halka mastarlarıyla doğrulanmıştır.

Basınçla Test Edilmiş Güven Örneklenen partiler üzerinde bağlantı elemanlarını 1,5 kat nominal çalışma basıncına kadar basınçla test ediyoruz ve her bağlantı parçası görsel ve boyutsal olarak inceleniyor. Kritik uygulamalar için %100 basınç testi mevcuttur.

Akışkan için Malzeme Hakkı Standart madeni yağ sistemleri için çinko kaplamalı karbon çeliği; gıda, denizcilik ve agresif sıvılar için paslanmaz 316; düşük basınçlı pnömatik ve su servisi için pirinç. Doğru malzeme galvanik korozyonu ve erken arızayı önler.

Belirleyebileceğiniz Temizlik Bağlantı parçaları, hassas servo ve oransal sistemler için ISO 4406 temizlik sınıfları da dahil olmak üzere, temizlik spesifikasyonlarınıza göre ultrasonik olarak temizlenir ve paketlenir.

Ürün Özellikleri

Tipik Uygulamalar

CNC ile işlenmiş hidrolik bağlantı elemanı üreticisi ve tedarikçisi olarak Tuoyuan Metal, aşağıdakiler için bağlantı parçalarını fabrikadan doğrudan fiyatlandırmayla toplu olarak tedarik eder:

Mobil hidrolikler — ekskavatörler, yükleyiciler, tarım makineleri

Endüstriyel hidrolik sistemler - presler, enjeksiyonlu kalıplama makineleri, takım tezgahları

İnşaat ekipmanı hidrolik devreleri

Denizcilik ve offshore hidrolik sistemleri (316 paslanmaz)

Gıda işleme ve farmasötik sıvı hatları

Test tezgahları, yağlama sistemleri ve pnömatik devreler

Üretim Süreci

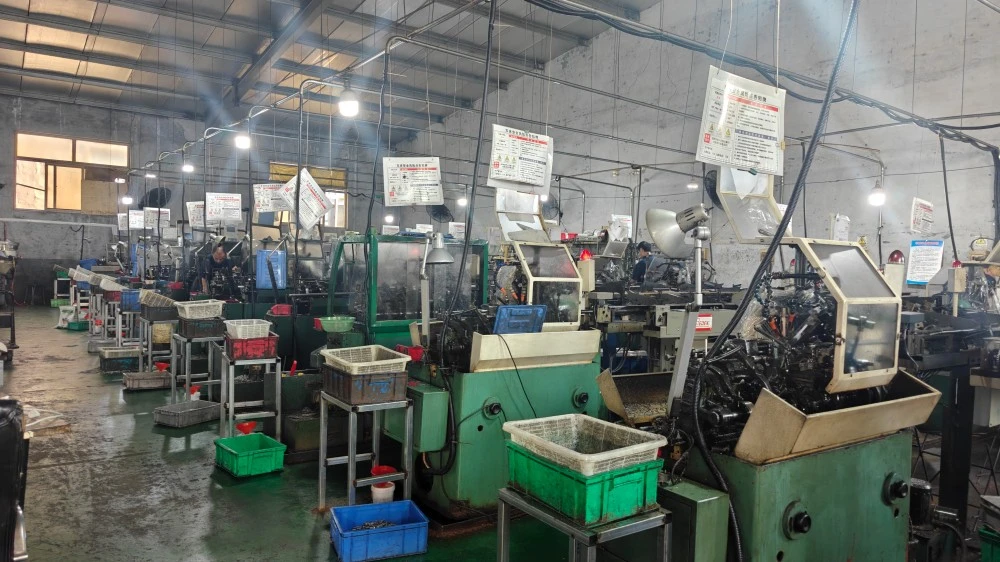

Hidrolik bağlantı parçaları, CNC tornalarda çubuk stoğundan işlenir; genellikle tek bir sıkma döngüsünde. Altıgen gövdeler döndürülür, delinir, diş açılır ve sızdırmazlık geometrisi (koyu koni, O-halkası oluğu veya konik) özel aletlerle kesilir. Tek kurulum yaklaşımı, sızdırmazlık yüzeyini dişle eş merkezli tutan şeydir.

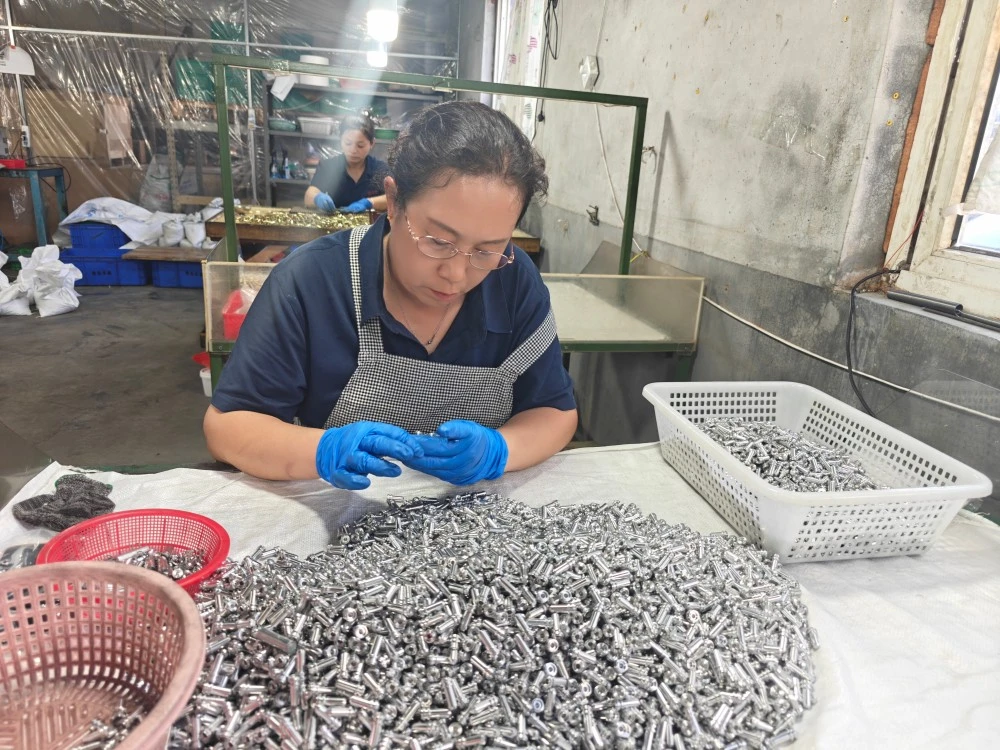

İşleme sonrasında bağlantı parçalarının çapakları alınır (sızdırmazlık yüzeyleri için kritik öneme sahiptir) ve ardından yüzey işlemi uygulanır (çinko kaplama, çinko-nikel veya pasivasyon). Bağlantı parçaları, talaşları ve kalıntıları gidermek için ultrasonik olarak temizlenir, ardından incelenir: diş ölçümü, koltuk açısı kontrolü, boyut ölçümü ve numuneli basınç testi.

Neden Tuoyuan Metal'i Seçmelisiniz?

Önemli Olan Yerlerde İşleme Hassasiyeti CNC torna tezgahlarımız ≤±0,003 mm'lik tekrar konumlandırma doğruluğuna sahiptir ve bağlantı parçaları üzerinde rutin olarak ±0,01 mm'ye kadar işleme yapıyoruz - sızdırmazlık yüzeylerini doğru tutan ve dişleri temiz tutan tolerans bandı.

On Yıllık Metal İşleme Uzmanlığı 5.000 m² fabrika, 20 CNC torna tezgahı ve yıllık 100 milyon parça kapasitesi ile hassas tornalanmış parçalarda 10 yılı aşkın deneyim. Bu katalogdaki her bağlantı standardını defalarca işledik.

48 Saatte Kaliteli Yanıt Bir sorun bulunursa 48 saat içinde yanıt veririz ve kararlaştırıldığı gibi tüm tazminat sorumluluğunu üstleniriz. Sürekli olarak yerine getirilen bu taahhüt, müşterilerimizin %95'inin yeniden sipariş vermesinin nedenidir.

Dışa Aktarmaya Hazır Belgeler Malzeme sertifikaları, muayene raporları ve basınç testi kayıtları her siparişle birlikte gönderilir. Üçüncü taraf denetim koordinasyonu mevcuttur.

Paketleme ve Nakliye

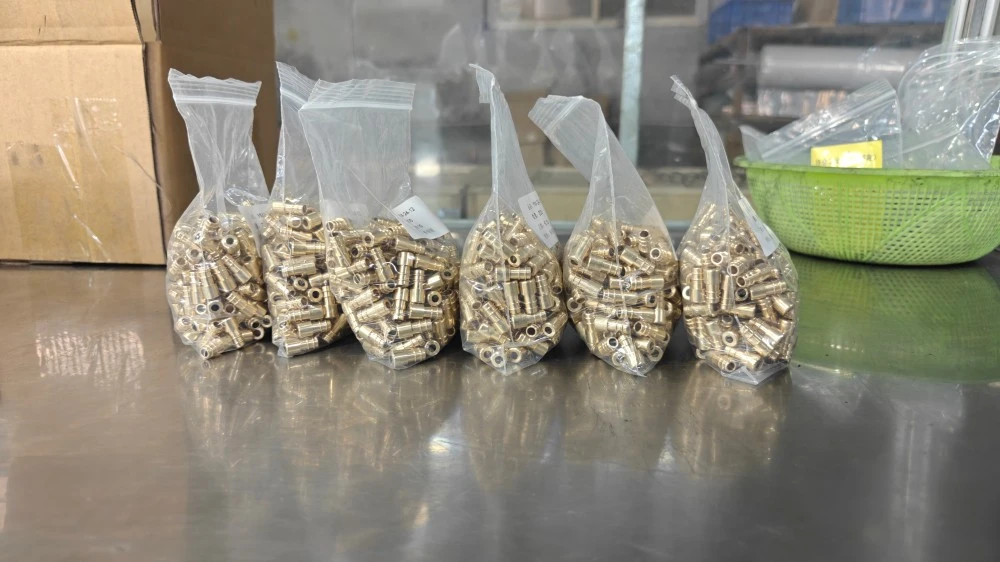

Bağlantı parçaları temizlenir, korozyona karşı korunur ve poli torbalarda, kartonlarda veya ihracat tahta sandıklarında paketlenir. Qingdao Limanı'ndan ekspres, hava ve deniz taşımacılığı mevcuttur. Dokümantasyon: Ticari Fatura, Paketleme Listesi, Konşimento, Menşe Şahadetnamesi, Malzeme Test Sertifikası. CNC ile işlenmiş hidrolik bağlantı elemanları fiyatları, toplu siparişler veya fiyat teklifi için ihracat ekibimizle iletişime geçin.

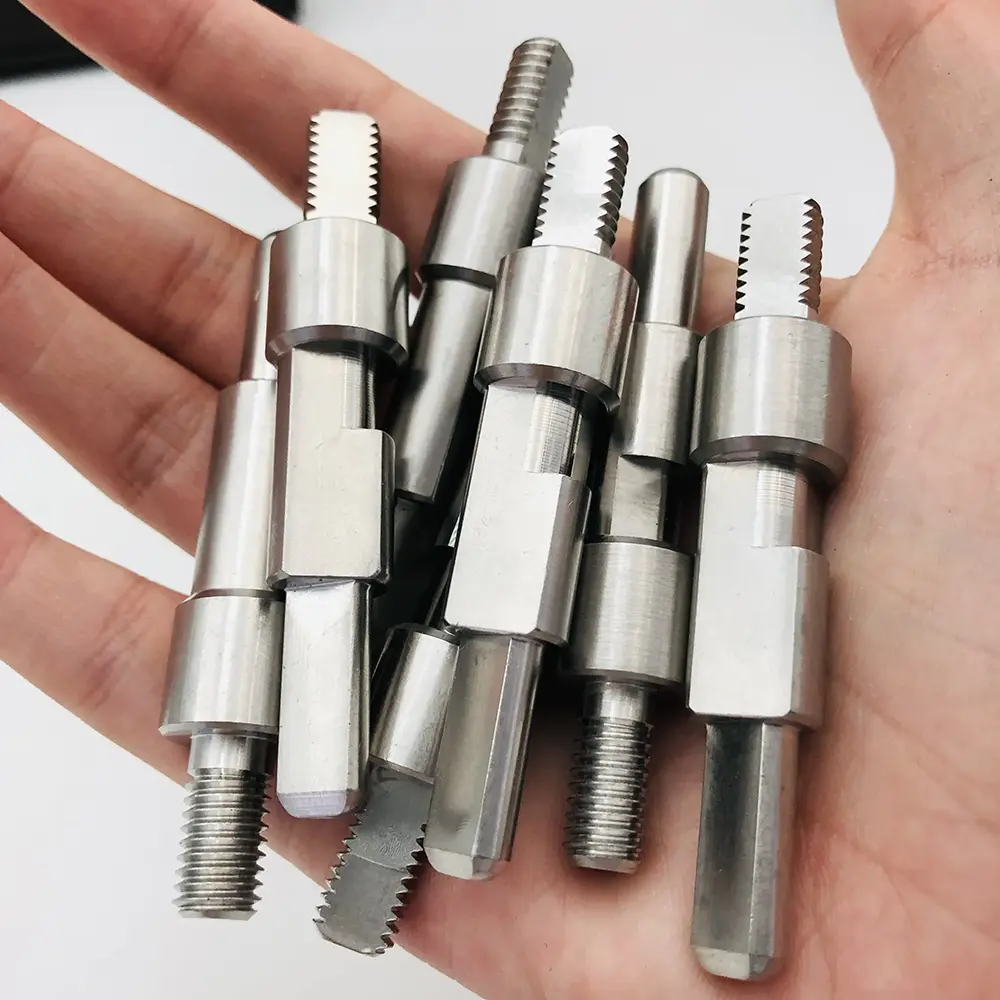

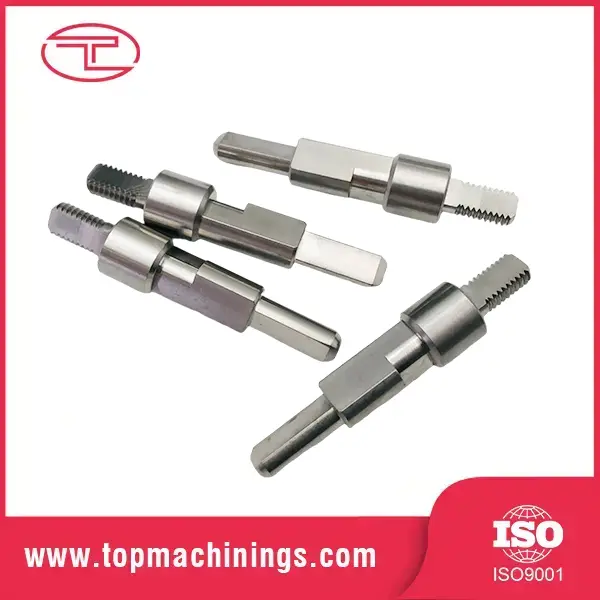

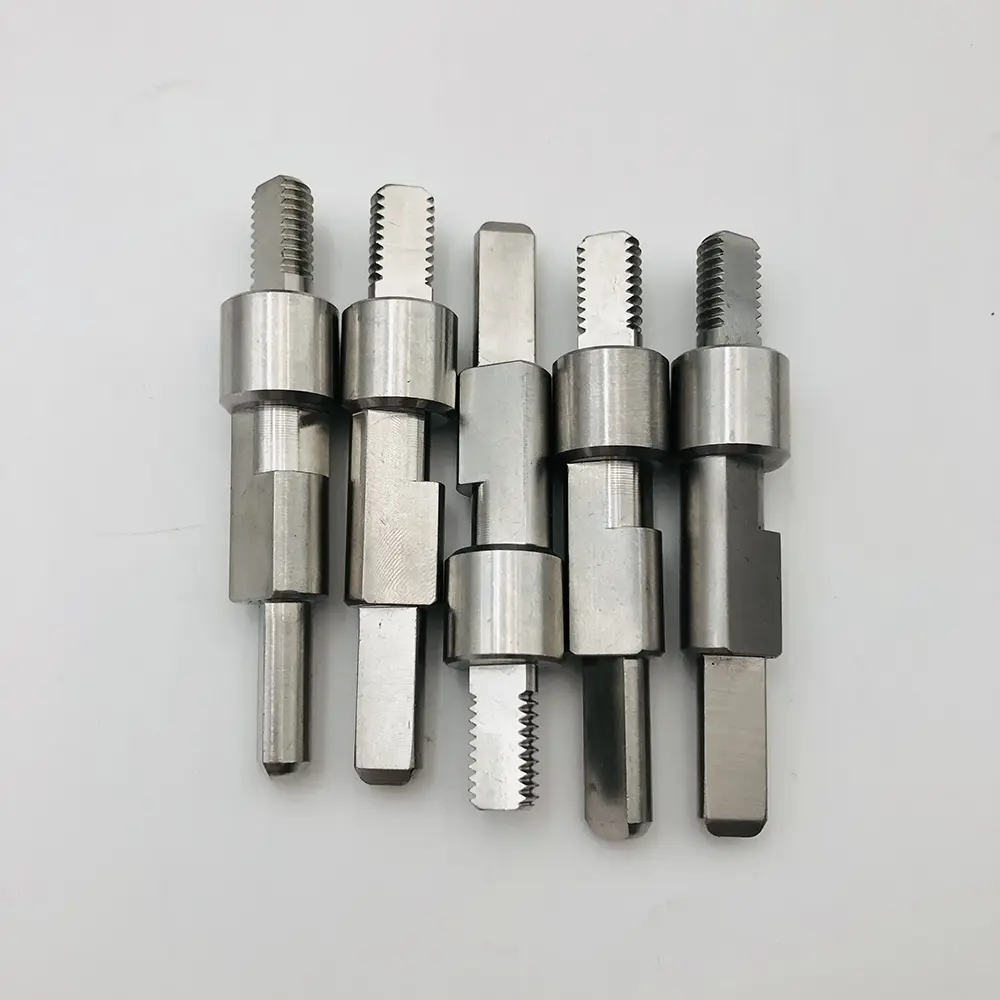

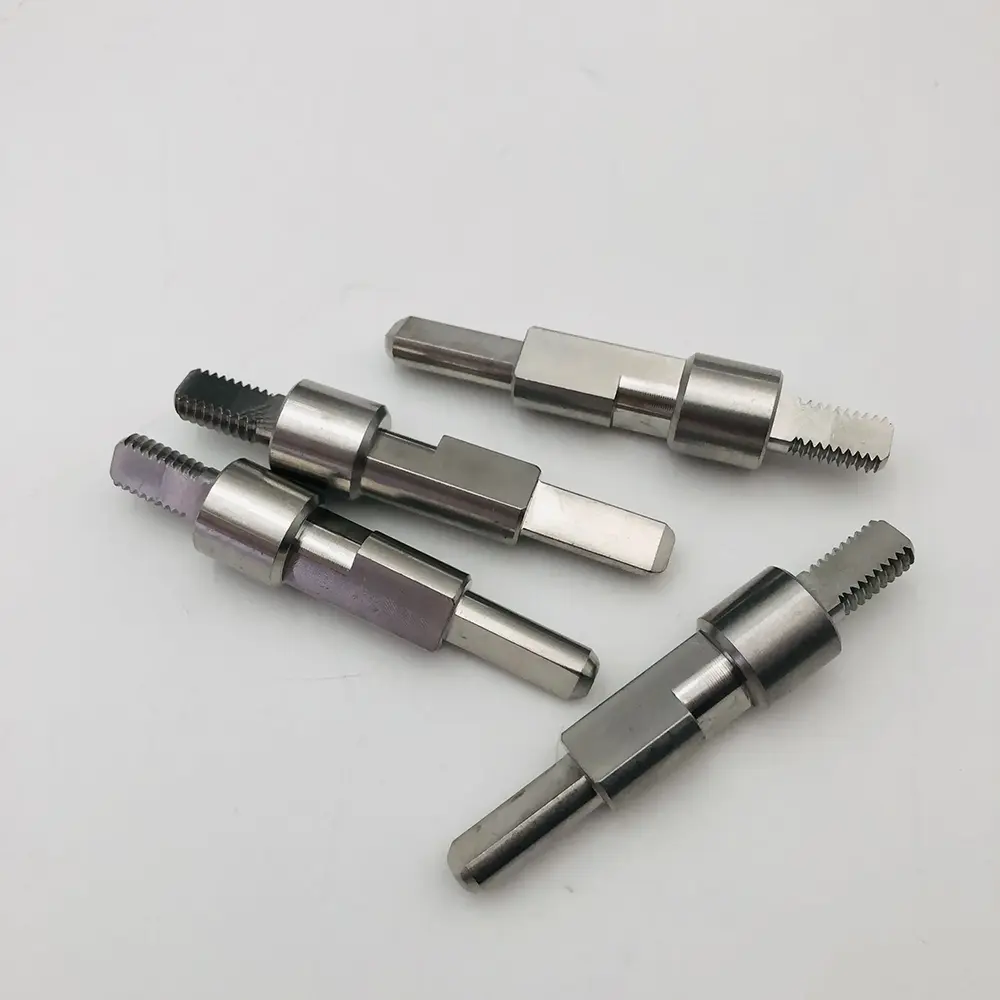

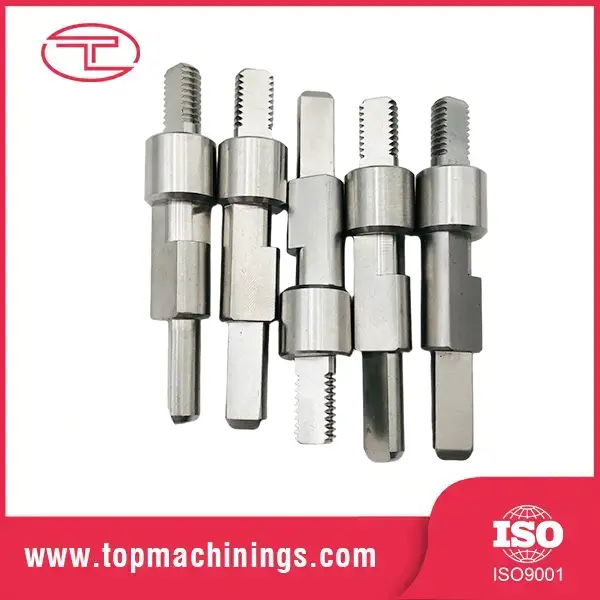

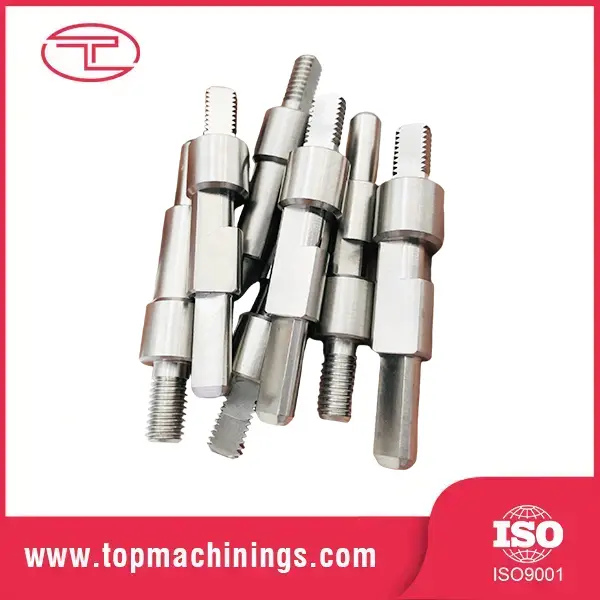

Endüstriyel Ekipmanlar için Yüksek Hassasiyetli Dişli Şaftlar

Müşteri: Avrupa Hidrolik Ekipman Üreticisi

Sektör: Akışkan Gücü ve Endüstriyel Otomasyon

Malzeme: Paslanmaz Çelik / Karbon Çelik

Süreç: Hassas CNC Tornalama, Frezeleme, Diş Açma ve Isıl İşlem

Müşteri, yüksek basınçlı hidrolik aksamlarda sızıntıyı ve mekanik aşınmayı önlemek için sıkı toleranslara ve pürüzsüz yüzey kaplamasına sahip özel çok kademeli dişli millere ihtiyaç duyuyordu. Standart pazar bileşenleri, kendilerine özgü tork ve hizalama gereksinimlerini karşılayamadı.

Çok eksenli İsviçre CNC tornalama ve hassas frezeleme makinelerini kullanarak, müşterinin teknik çizimlerine göre tam diş profillerine ve düz frezeleme özelliklerine sahip özelleştirilmiş miller ürettik. Sevkiyattan önce %100 iplik ölçüm testi ve yüzey pürüzlülük kontrolleri de dahil olmak üzere sıkı kalite kontrolü uygulandı.

SSS

S: Hangi montaj standardını kullanmalıyım?

C: Bölgenize ve hortum uçlarına bağlıdır: JIC Kuzey Amerika'da, BSP Avrupa/Asya'da, metrik DIN Almanya'da, ORFS ise titreşim ve sızıntısız performansın önemli olduğu yerlerde yaygındır. Mevcut bağlantı parçalarınızı veya çizimlerinizi bize gönderin, biz de standardı belirleyip eşleşen bağlantı parçalarını tedarik edelim.

S: Bağlantı parçalarınız hangi basıncı kaldırabilir?

C: Standart bağlantı parçaları 350 bar çalışma basıncına göre derecelendirilmiştir; 630 bar'a kadar yüksek basınç konfigürasyonları. Örneklenen partilere 1,5 kat nominal basınca kadar basınç testi yapıyoruz.

S: Gıda veya denizde kullanıma yönelik paslanmaz çelik bağlantı parçaları tedarik edebilir misiniz?

C: Evet — Gıda, denizcilik ve farmasötik uygulamalar için pasivasyon kaplamalı SUS316 bağlantı parçaları mevcuttur. Malzeme sertifikaları sağlandı.

S: Çizim başına özel bağlantı parçaları sunuyor musunuz?

C: Evet, tamamen özel donanımlar bizim uzmanlık alanımızdır. Bir çizim veya örnek gönderin; özel port konfigürasyonları da dahil olmak üzere tam geometrinize göre işleyeceğiz.

S: CNC ile işlenmiş hidrolik bağlantı elemanlarının MOQ'u ve teslim süresi nedir?

A: Örnekler: 3-5 gün, Minimum Sipariş Adedi esnek. Üretim: ortalama 15 gün. Qingdao'dan deniz taşımacılığı veya acil küçük siparişler için ekspres.
