Karmaşık Hassas Tornalanmış Parçalar Nelerdir ve Bileşen Performansını Nasıl Artırırlar?

Karmaşık Hassas Tornalanmış Parçalarzorlu boyutsal doğruluk, tekrarlanabilirlik, yüzey kalitesi ve geometrik karmaşıklığa ulaşmak için ileri tornalama işlemleriyle üretilen mühendislik bileşenleridir. Otomasyon, makine, otomotiv sistemleri, elektronik, tıbbi ekipman, hidrolik sistemler ve geleneksel standart bileşenlerin gerekli uyumu veya performansı sağlayamadığı diğer uygulamalarda yaygın olarak kullanılırlar. Bu kılavuz bunların yapısını, üretim sürecini, malzeme seçeneklerini, toleranslarını, yüzey kaplamalarını, denetim gereksinimlerini, tasarım hususlarını ve kaynak bulma uygulamalarını açıklayarak mühendislerin ve satın alma ekiplerinin üretim risklerini azaltmalarına ve uygun bir üretim çözümü seçmelerine yardımcı olur.

İçindekiler

1. Karmaşık Hassas Tornalanmış Parçalar Nelerdir?
2. Tornalanmış Bir Parçayı Kompleks Yapan Nedir?
3. Karmaşık Hassas Tornalanmış Parçalar Nasıl Üretilir?
4. Hangi Malzemeler Kullanılabilir?
5. Doğruluk ve Toleranslar Nasıl Kontrol Edilir?
6. Yüzey Kaplaması Neden Önemlidir?
7. Hassas Tornalanmış Parçalar Nasıl Muayene Edilir?
8. Mühendisler Bu Bileşenleri Nasıl Tasarlamalı?
9. Karmaşık Hassas Tornalanmış Parçalar Nerede Kullanılır?
10. Alıcılar bir Üretim Ortağında Nelere Bakmalı?
11. Sıkça Sorulan Sorular
12. Çözüm

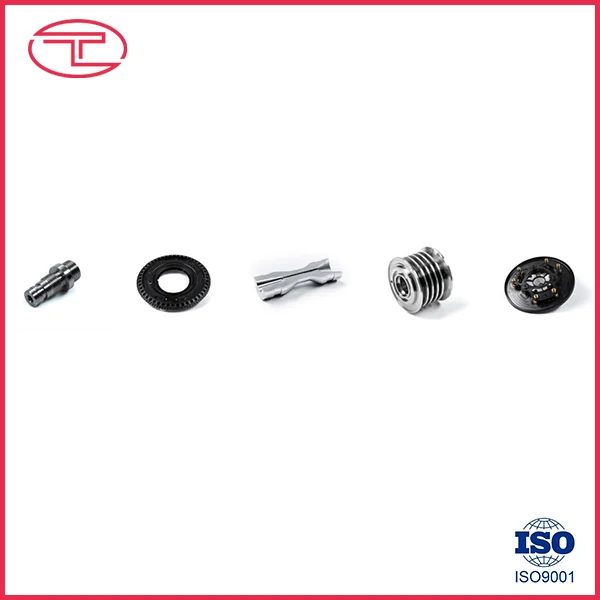

Karmaşık Hassas Tornalanmış Parçalar Nelerdir?

Karmaşık Hassas Tornalanmış Parçalar, hassas silindirik, konik, dişli, yivli veya konturlu özellikler oluşturmak için kesici takımlar malzemeyi çıkarırken öncelikle bir iş parçasının döndürülmesiyle üretilen özel olarak işlenmiş bileşenlerdir. Basit mil veya burçlardan farklı olarak karmaşık tornalanmış bileşenler, çeşitli işleme operasyonlarını ve karmaşık geometrileri tek bir bileşen içinde birleştirebilir.

Tipik özellikler arasında çoklu çaplar, iç delikler, ince dişler, oluklar, omuzlar, konikler, çapraz delikler, yuvalar, pahlar, yarıçaplar ve özel profilli yüzeyler bulunur. Gelişmiş CNC tornalama merkezleri, tornalamayı delme, kılavuz çekme, frezeleme ve diğer işlemlerle entegre ederek birden fazla özelliğin daha az kurulumla üretilmesine olanak tanır.

Alıcılar için karmaşık, hassas tornalanmış bir bileşenin değeri yalnızca küçük boyut toleransı değildir. Gerçek amaç, parça daha büyük bir mekanik sisteme monte edildiğinde tutarlı performanstır. Boyutsal doğruluk, eşmerkezlilik, yüzey durumu, malzeme özellikleri ve tekrarlanabilirliğin birlikte çalışması gerekir.

Pratik üretimde ulaşılabilir toleranslar malzemeye, geometriye, makinenin durumuna, takımlamaya, parça tutmaya, proses stabilitesine ve muayene yöntemine bağlıdır. Yayınlanan işleme referansları genellikle genel CNC dönüşünü ±0,05 mm civarında gösterirken, süreç uygun şekilde tasarlandığında seçilen özelliklerde ±0,01 mm civarında veya daha düşük daha dar toleranslar mümkün olabilir. :contentReference[oaicite:0]{index=0}

Tornalanmış Bir Parçayı Kompleks Yapan Nedir?

Bir bileşenin geometrisi veya işlevsel gereksinimleri sıradan tornalamaya göre daha fazla proses kontrolü gerektirdiğinde teknik açıdan karmaşık hale gelir. Karmaşıklık, özelliklerin sayısından, bunların birbirleriyle olan ilişkilerinden veya üretim boyunca doğruluğu korumanın zorluğundan kaynaklanabilir.

Bu nedenle karmaşıklık işlevsel açıdan değerlendirilmelidir. Görünür birçok özelliğe sahip bir parçanın üretimi mutlaka zor değildir; ancak nispeten küçük bir bileşen, kritik bir delik, sıkı salgı gereksinimi veya zor malzeme içeriyorsa oldukça zorlu hale gelebilir.

Karmaşık Hassas Tornalanmış Parçalar Nasıl Üretilir?

Güvenilir bir üretim süreci, makine kesmeye başlamadan önce başlar. Mühendislik incelemesi, malzeme doğrulaması, süreç planlaması, takım seçimi, işleme, inceleme ve bitirme işlemlerinin tümü nihai sonuca katkıda bulunur.

Mühendislik ve Çizim İncelemesi

Üretim ekibi öncelikle teknik çizimi, 3 boyutlu modeli, malzeme özelliklerini, tolerans gerekliliklerini, dişleri, yüzey kaplamalarını, ısıl işlemi ve diğer özel talimatları inceler.

Bu aşama, üretim başlamadan önce potansiyel üretim sorunlarını belirleyebilir. Örneğin, işlevsel olmayan yüzeylerdeki gereksiz derecede dar toleranslar, bileşenin gerçek işlevini iyileştirmeden işleme ve muayene gerekliliklerini artırabilir.

Malzeme Hazırlama

Çubuk stoğu veya diğer hammaddeler, onaylanan spesifikasyona göre seçilir. İzlenebilirliğin önemli olduğu uygulamalar için malzeme sertifikaları gerekebilir.

CNC Tornalama

CNC kontrollü takımlar yüzey alma, kaba tornalama, ince tornalama, delik işleme, diş açma, kanal açma ve pah kırma gibi işlemleri gerçekleştirirken iş parçası güvenli bir şekilde tutulur. Bileşen ek frezeleme veya delme özellikleri gerektirdiğinde tahrikli takım veya freze-torna ekipmanı kullanılabilir.

İkincil İşlemler

Bazı bileşenler tornalama sonrasında ek işlemler gerektirir. Çizime bağlı olarak bunlar taşlama, parlatma, ısıl işlem, çapak alma, kaplama, anotlama, pasivasyon veya diğer yüzey işlemlerini içerebilir.

Muayene ve Son Doğrulama

Kritik boyutlar çizime göre kontrol edilir. Proje gereksinimlerine bağlı olarak üreticiler mikrometreler, göstergeler, optik ölçüm ekipmanları, CMM sistemleri veya diğer hassas muayene aletlerini kullanabilirler.

Üretim sırası önemlidir çünkü her ek kurulum, hizalama değişikliği için bir fırsat sunabilir. Modern freze-torna ekipmanı, bazı karmaşık bileşenlerin kurulum sayısını azaltabilir ve dolayısıyla potansiyel yeniden konumlandırma hatalarını azaltabilir. :contentReference[oaicite:1]{index=1}

Hangi Malzemeler Kullanılabilir?

Malzeme seçimi kesme davranışını, takım aşınmasını, ısı oluşumunu, boyutsal kararlılığı, korozyon direncini, ağırlığı, mukavemeti ve son uygulama performansını doğrudan etkiler.

• Paslanmaz çelik:Korozyon direnci ve mekanik dayanıklılık gerektiren uygulamalar için uygundur.
• Karbon çeliği:Genel mekanik bileşenler, miller, pimler ve endüstriyel donanımlar için ortaktır.
• Alaşımlı çelik:Daha yüksek mukavemet, aşınma direnci veya ısıl işlem kapasitesinin gerekli olduğu yerlerde kullanışlıdır.
• Alüminyum:Hafif ve işlenebilir olması, ağırlığa duyarlı montajlar için uygun olmasını sağlar.
• Pirinç:Genellikle bağlantı parçaları, konektörler, elektrikli bileşenler ve iyi işlenebilirlik gerektiren uygulamalar için seçilir.
• Bakır:Elektriksel veya termal iletkenliğin önemli olduğu durumlarda kullanılır.
• Mühendislik plastikleri:POM, PEEK, PTFE ve naylon gibi malzemeler özel hafif, düşük sürtünmeli veya kimyasallara dayanıklı uygulamalar için tornalanabilir.

Malzeme hiçbir zaman yalnızca işleme kolaylığına göre seçilmemelidir. Mühendisler çalışma sıcaklığını, yükü, korozyona maruz kalmayı, aşınmayı, kimyasal uyumluluğu, elektrik gerekliliklerini ve eşleşen bileşenlerin özelliklerini dikkate almalıdır.

Doğruluk ve Toleranslar Nasıl Kontrol Edilir?

Hassasiyet, makine kapasitesi, takımlama, programlama, iş parçası tutma, malzeme stabilitesi, çevre koşulları ve denetimin etkileşimi yoluyla kontrol edilir.

Yaygın olarak kontrol edilen özellikler şunları içerir:

• Dış çap ve iç çap
• Parça uzunluğu
• Yuvarlaklık
• Silindiriklik
• Eşmerkezlilik veya salgı
• Konu boyutları
• Delik konumu
• Fonksiyonel yüzeyler arasındaki geometrik ilişkiler

Örneğin, bir şaft, yatak yuvası için kontrollü bir çapa ihtiyaç duyabilirken, işlevsel olmayan dış yüzeyi daha az kısıtlayıcı bir tolerans kullanabilir. Bu yaklaşım, üretim kaynaklarının montajı ve performansı gerçekten etkileyen boyutlara odaklanmasına olanak tanır.

Endüstri işleme referansları, tolerans kapasitesinin tek bir evrensel sayı olmaktan ziyade geometriye ve süreç koşullarına bağlı olduğunu vurgulamaktadır. :contentReference[oaicite:2]{index=2}

Yüzey Kaplaması Neden Önemlidir?

Yüzey kalitesi bir görünüm gereksiniminden daha fazlasıdır. Sürtünmeyi, aşınmayı, sızdırmazlığı, yatak temasını, kayma davranışını, korozyona karşı korumayı ve montaj performansını etkileyebilir.

Tornalanmış bileşenler için genel yüzey kaplama gereksinimleri arasında, birçok genel işlenmiş yüzey için yaklaşık Ra 3,2 μm, daha pürüzsüz fonksiyonel yüzeyler için Ra 1,6 μm ve seçilen hassas uygulamalar için Ra 0,8 μm veya daha düşük değerler bulunur. Daha zorlu yüzey işlemleri, tek başına tornalama yerine taşlama veya cilalama gerektirebilir. :contentReference[oaicite:3]{index=3}

Bu nedenle mühendislerin hangi yüzeylerin gerçekten işlevsel olduğunu belirlemesi gerekir. Bir yatak muylusu, sızdırmazlık yüzeyi veya kayar arayüz, harici bir boşluk yüzeyinden farklı bir kaplama gerektirebilir.

• Fonksiyonel yüzeyler:Çalışma koşullarına göre gerekli kaplamayı belirtin.
• Sızdırmazlık yüzeyleri:Hem pürüzlülüğü hem de yüzey kusurlarını göz önünde bulundurun.
• Kayar yüzeyler:Sürtünmeyi ve aşınmayı düşünün.
• Kozmetik yüzeyler:Görünüm beklentilerini işlevsel gereksinimlerden ayrı olarak tanımlayın.

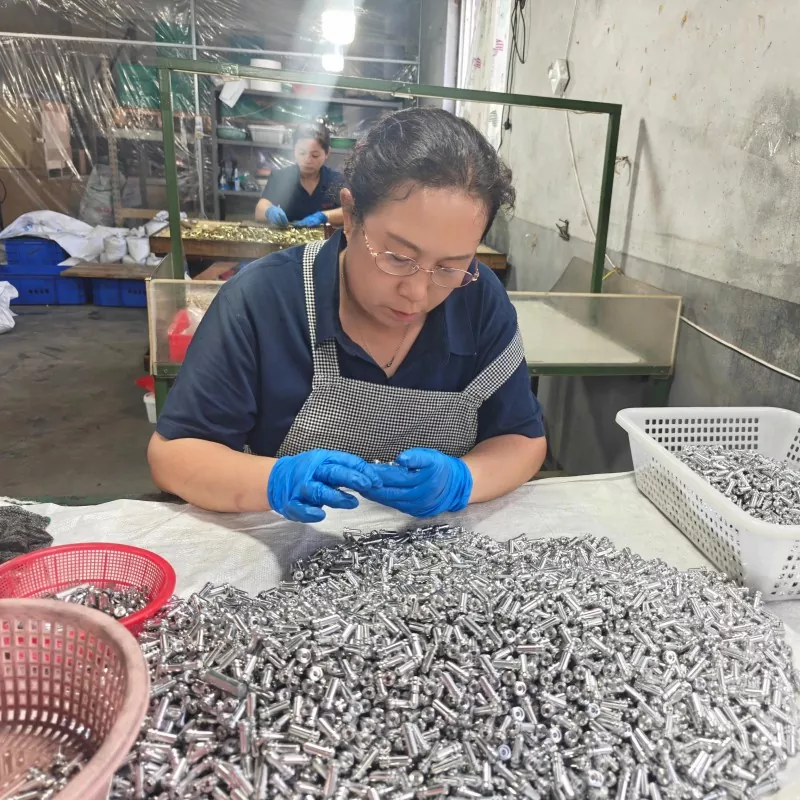

Hassas Tornalanmış Parçalar Nasıl Muayene Edilir?

Muayene doğrudan mühendislik çizimine bağlanmalıdır. Olası her özelliğin aynı yöntemle ölçülmesi her zaman gerekli değildir; Denetim planı kritik boyutlara ve işlevsel gereksinimlere odaklanmalıdır.

Kapsamlı bir kalite kontrol süreci şunları içerebilir:

1. Gelen malzeme doğrulamasıBelirtilen malzemeyi onaylamak için.
2. İlk parça muayenesiTam ölçekli üretimden önce üretim sürecini doğrulamak için.
3. Proses içi ölçümÜretim sırasında boyutsal sapmayı tanımlamak için.
4. Nihai boyutsal incelemeçizim gereksinimlerine aykırıdır.
5. Yüzey bitirme doğrulamasıbelirlenmiş fonksiyonel alanlar için.
6. İplik denetimiuygun ölçü aletleri veya ölçüm ekipmanlarının kullanılması.
7. DokümantasyonMüşteri tarafından istendiğinde boyutsal raporlar gibi.

Oldukça zorlu parçalar için bir koordinat ölçüm makinesi veya optik ölçüm sistemi daha kapsamlı boyutsal doğrulama sağlayabilir. Denetim raporları ve ilk ürün belgeleri, satın alma ve mühendislik ekiplerinin üretim tutarlılığı oluşturmasına da yardımcı olabilir.

Mühendisler Bu Bileşenleri Nasıl Tasarlamalı?

İyi tasarım, işlevden ödün vermeden üretilebilirliği iyileştirmenin en etkili yollarından biridir.

• Kritik boyutları ve işlevsel yüzeyleri açıkça tanımlayın.
• Her boyuta aşırı sıkı toleranslar uygulamaktan kaçının.
• Mümkün olduğunda standart iplik spesifikasyonlarını kullanın.
• Takım erişiminin gerektirdiği yerlerde uygun yarıçaplar ve pahlar sağlayın.
• Duvar kalınlığını ve deformasyon olasılığını göz önünde bulundurun.
• Yüzey pürüzlülüğünü yalnızca işlevsel bir amaca hizmet ettiği durumlarda belirtin.
• Malzeme kalitelerini açıkça tanımlayın.
• Isıl işlem ve yüzey işlem gereksinimlerini belirleyin.
• Mevcut olduğunda eksiksiz 2B çizimler ve doğru 3B modeller sağlayın.

Pratik prensiplerden biri, maksimum teorik hassasiyetten ziyade fonksiyona göre tasarım yapmaktır. Üretim referansları, gereksiz sıkı toleransların işleme süresini, denetim gereksinimlerini ve üretim karmaşıklığını artırabileceğini sürekli olarak belirtmektedir. :contentReference[oaicite:4]{index=4}

Karmaşık Hassas Tornalanmış Parçalar Nerede Kullanılır?

Tornalama özellikle döner ve silindirik geometriler için uygun olduğundan, birçok endüstriyel sistemde hassas tornalanmış bileşenler ortaya çıkar.

Alıcılar bir Üretim Ortağında Nelere Bakmalı?

Karmaşık hassas bileşenler için tedarikçi seçmek, birim fiyatları karşılaştırmaktan daha fazlasını gerektirir. Üreticinin teknik gereksinimleri anlayabildiğini ve bu gereksinimleri karşılayan bileşenleri tekrar tekrar üretebildiğini göstermesi gerekir.

Önemli değerlendirme noktaları şunları içerir:

1. İşleme yeteneği:Ekipmanın bileşen geometrisine uyduğunu doğrulayın.
2. Maddi deneyim:Tedarikçinin belirtilen malzemeyi düzenli olarak işleyip işlemediğini sorun.
3. Kalite kontrolü:Denetim ekipmanını, prosedürlerini ve belgelerini gözden geçirin.
4. Mühendislik desteği:Tedarikçinin üretimden önce üretilebilirlik endişelerini tespit edip edemeyeceğini belirleyin.
5. Üretim tutarlılığı:Daha büyük üretim süreçlerinde boyutsal değişimin nasıl izlendiğini sorun.
6. Bitirme yeteneği:Gerekli ikincil tedavilerin güvenilir bir şekilde koordine edilip edilemeyeceğini doğrulayın.
7. İletişim:Teknik soruların hızlı ve doğru bir şekilde çözülebilmesini sağlayın.
8. İzlenebilirlik:Zorlu uygulamalar için malzeme ve üretim kayıtlarına ilişkin gereksinimleri belirleyin.

Qingdao Tuoyuan Metal Ürünleri Co, Ltd boyut kontrolü, ayrıntılı çizimler, malzeme seçimi ve tekrarlanabilir üretimin önemli olduğu özelleştirilmiş metal bileşenlere ihtiyaç duyan müşterileri destekleyebilir. Tedarik ekipleri için teknik çizimin tamamının sağlanması ve kritik gereksinimlerin açıkça tanımlanması, teknik değerlendirme ve fiyat teklifi için etkili bir başlangıç ​​noktasıdır.

Sıkça Sorulan Sorular

Standart tornalanmış parça ile karmaşık hassas tornalanmış parça arasındaki fark nedir?

Standart bir tornalanmış parça genellikle nispeten basit silindirik geometriye ve geleneksel boyut gereksinimlerine sahiptir. Karmaşık hassas tornalanmış bir parça, birden fazla çapı, iç özellikleri, dişleri, olukları, çapraz delikleri, sıkı toleransları, kontrollü salgıyı ve belirli yüzey kaplamalarını tek bir bileşen içinde birleştirebilir.

Karmaşık hassas tornalanmış parçalar ne kadar doğru olabilir?

Doğruluk malzemeye, geometriye, makine konfigürasyonuna, takımlamaya, parça tutmaya, proses stabilitesine ve muayene yöntemlerine bağlıdır. Genel CNC tornalama genellikle ±0,05 mm civarında çalışabilirken, seçilen hassas özellikler yaklaşık ±0,01 mm'ye ulaşabilir veya tasarım ve süreç izin verdiğinde daha sıkı olabilir. Bu rakamlar evrensel garantilerden ziyade projeye özel yetenek referansları olarak ele alınmalıdır. :contentReference[oaicite:5]{index=5}

Hassas tornalanmış bileşenler için yaygın olarak hangi malzemeler kullanılır?

Yaygın seçenekler arasında paslanmaz çelik, karbon çeliği, alaşımlı çelik, alüminyum, pirinç, bakır ve mühendislik plastikleri bulunur. Uygun malzeme mukavemete, korozyon direncine, sıcaklığa, aşınmaya, ağırlığa, elektriksel özelliklere ve çalışma ortamına bağlıdır.

Karmaşık tornalanmış parçalar ikincil işlem gerektiriyor mu?

Her zaman değil. Bazı bileşenler doğrudan CNC tornalama yoluyla tamamlanabilirken diğerleri, belirli işlevsel gereksinimleri karşılamak için taşlama, cilalama, ısıl işlem, kaplama, anotlama, pasifleştirme veya diğer bitirme işlemlerini gerektirebilir.

Tornalanmış bileşenler için yüzey kalitesi neden önemlidir?

Yüzey kalitesi sürtünmeyi, aşınmayı, sızdırmazlığı, yatak temasını, kayma davranışını ve görünümü etkileyebilir. Bu nedenle fonksiyonel yüzeyler, aynı kaplama spesifikasyonunu tüm bileşene otomatik olarak uygulamak yerine, gerçek çalışma koşullarına uygun gereksinimleri almalıdır.

Teklif talebinde bulunurken hangi bilgiler dahil edilmelidir?

Yararlı bir RFQ, 2D çizimi, varsa 3D modeli, malzeme kalitesini, miktarını, toleransları, yüzey kaplama gerekliliklerini, dişleri, ısıl işlemi, yüzey işlemini, muayene gerekliliklerini, paketleme beklentilerini ve teslimat gerekliliklerini içermelidir. Eksiksiz teknik bilgiler, üreticinin projeyi daha doğru değerlendirmesini sağlar.

Tek bir bileşen tornalama ve frezelemeyi birleştirebilir mi?

Evet. Frezeleme ekipmanı ve tahrikli takımlamalı tornalama merkezleri, tornalamayı delme, kılavuz çekme, kanal açma ve frezeleme gibi işlemlerle birleştirebilir. Bu, uygun bileşen tasarımları için kurulum sayısını azaltabilir ve özellikler arasındaki konumsal ilişkilerin korunmasına yardımcı olabilir. :contentReference[oaicite:6]{index=6}

Çözüm

Karmaşık Hassas Tornalanmış Parçalar, geometrinin, boyutsal doğruluğun, malzeme özelliklerinin, yüzey durumunun ve üretim tekrarlanabilirliğinin nihai performansa katkıda bulunduğu mühendislik bileşenleridir. En etkili üretim yaklaşımı, net bir teknik çizim, uygun malzeme seçimi, gerçekçi toleranslar, dikkatle planlanmış işleme operasyonları ve bileşenin gerçek işlevini yansıtan muayene yöntemleriyle başlar.

Mühendisler ve satın alma ekipleri için önemli olan, mümkün olan en küçük toleransı talep etmek değildir. Bunun yerine her gereksinim montaj, hareket, sızdırmazlık, yük, aşınma veya ölçülebilir başka bir işlevle ilişkilendirilmelidir. Bu yaklaşım, bitmiş bileşenden beklenen performansı korurken üretim karmaşıklığının kontrol edilmesine yardımcı olabilir.

Özel miller, burçlar, bağlantı parçaları, konektörler, hassas mekanik bileşenler veya diğer karmaşık tornalanmış ürünler geliştiriyorsanız,Qingdao Tuoyuan Metal Ürünleri Co, Ltdteknik gereksinimlerinizi ve üretim ihtiyaçlarınızı değerlendirebilir.Çizimlerinizi, spesifikasyonlarınızı, malzemelerinizi ve miktarlarınızı paylaşın vebize UlaşınProjeniz için uygun bir üretim çözümünü görüşmek üzere.
