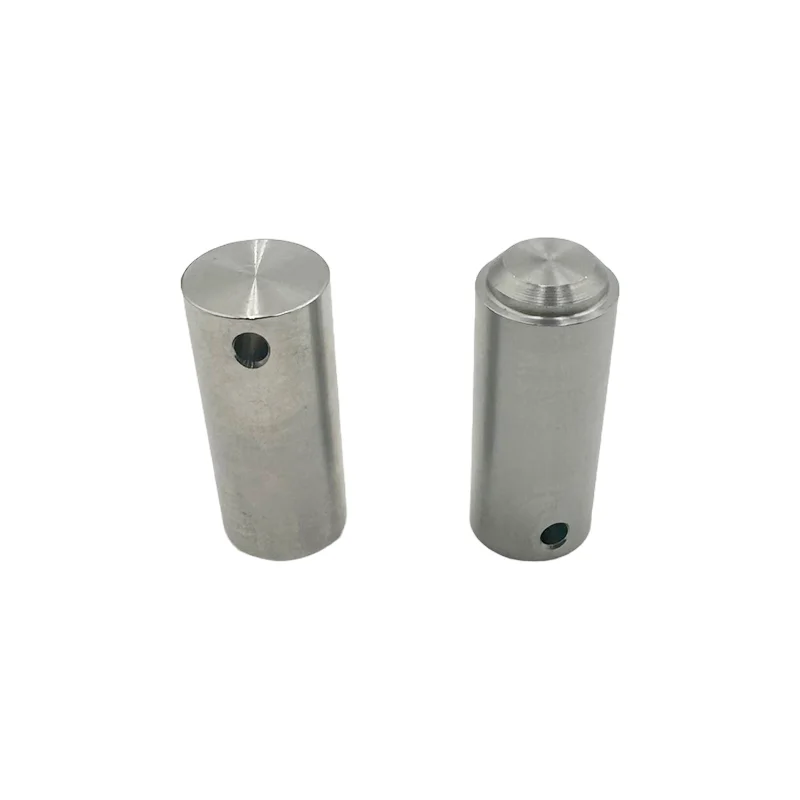

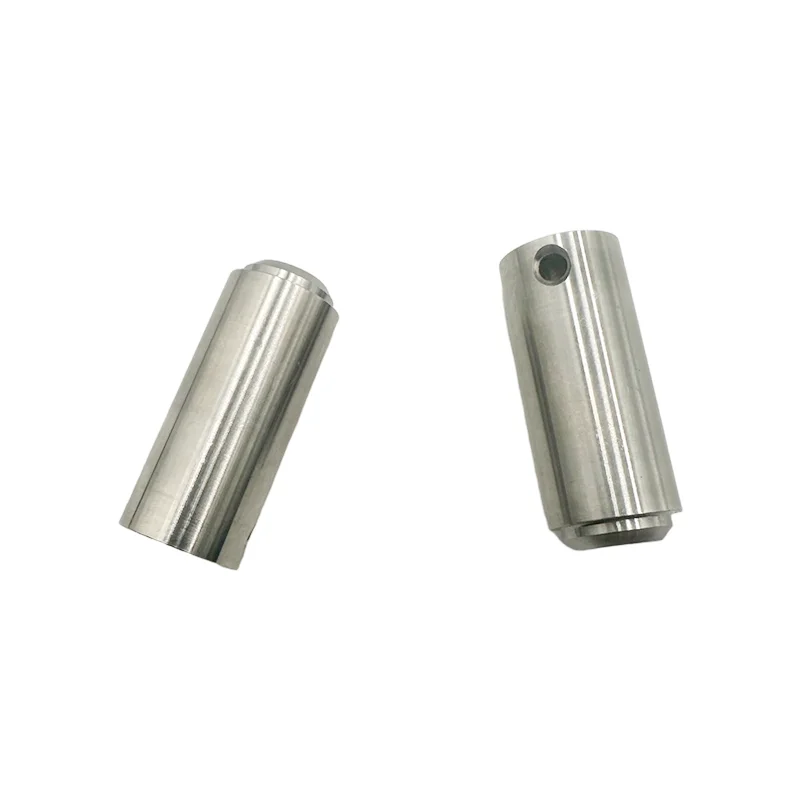

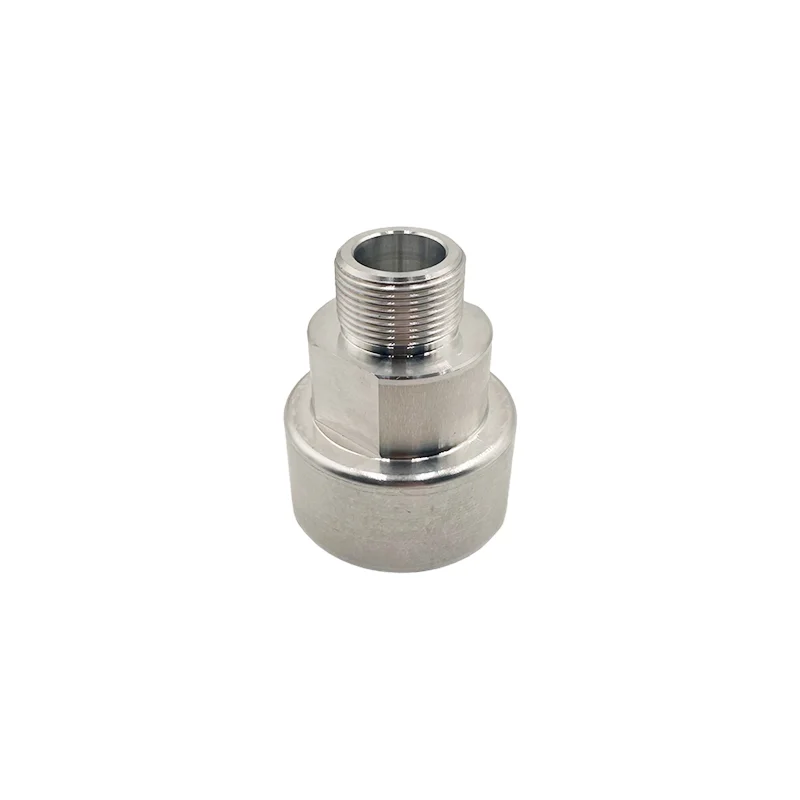

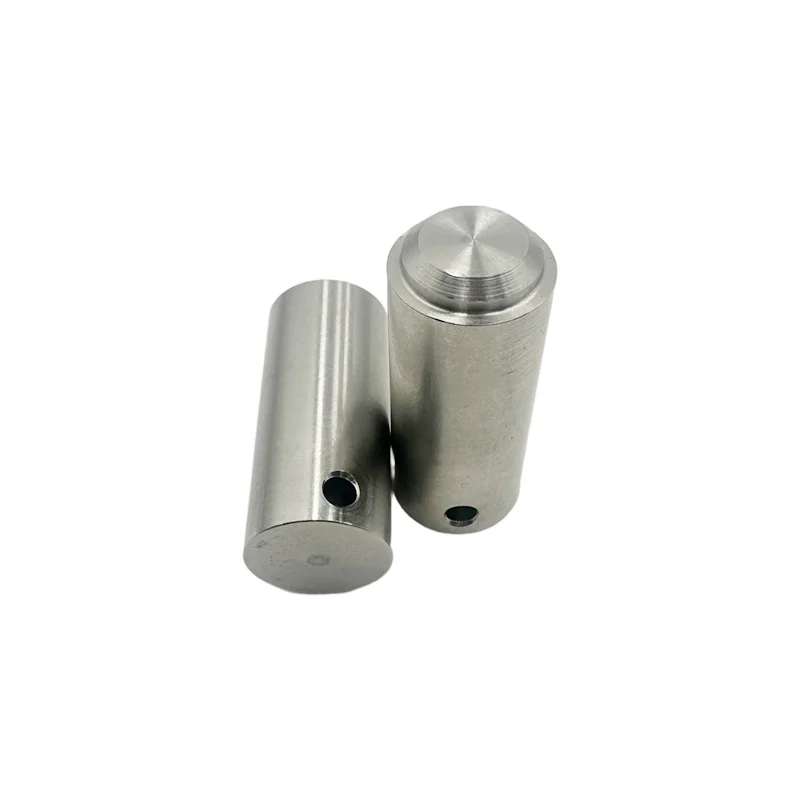

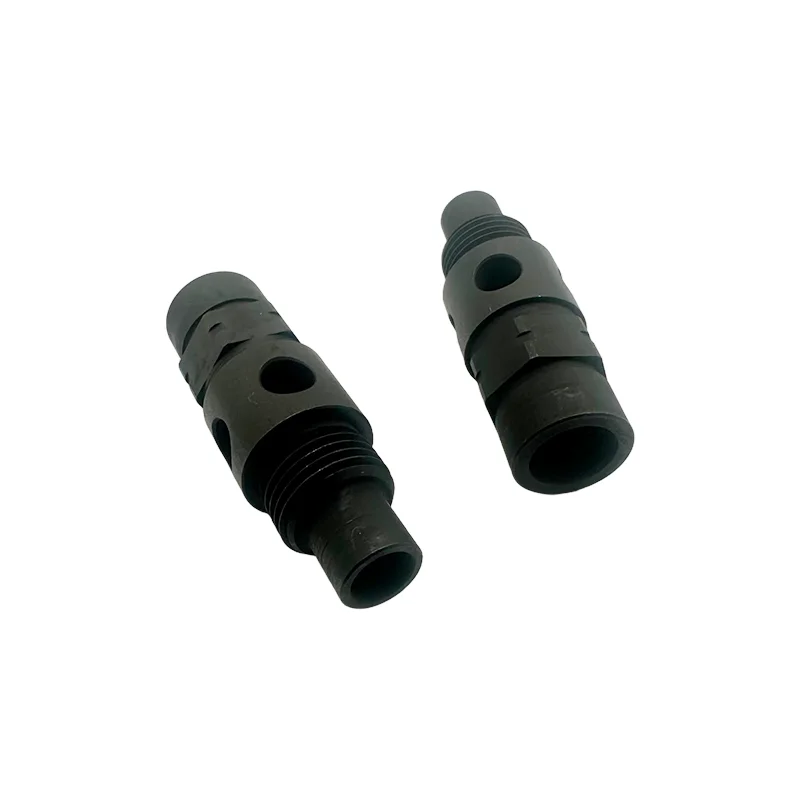

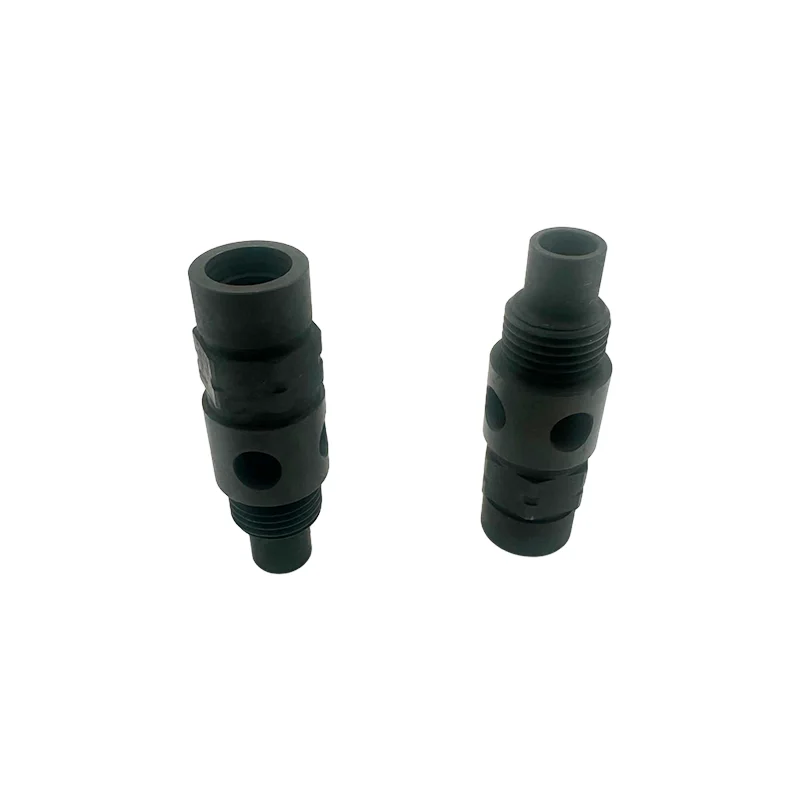

Karmaşık Hassas Tornalanmış Parçalar

Tuoyuan Metal, yüksek kaliteli, Karmaşık Hassas Tornalanmış Parçalar üreticisidir. Birinci sınıf malzemeler ve gelişmiş, kanıtlanmış üretim teknikleri kullanarak üretim sürecinin her aşamasını sıkı bir şekilde kontrol ediyoruz. Ürünlerimiz, teknik çizimlerinize ve özel spesifikasyonlarınıza mükemmel şekilde uyum sağlayan ve son derece minimum toleranslarla olağanüstü hassasiyete sahiptir.

Ürün Avantajları

(I) Yüksek Hassasiyetli İşleme

Tuoyuan Metal, gelişmiş CNC torna tezgahlarını ve hassas işleme süreçlerini kullanıyor. Karmaşık hassas tornalanmış parçalarımız, son derece dar sınırlar dahilindeki boyutsal toleranslarla son derece yüksek işleme doğruluğu elde eder ve bazı ürünler ±0,001 mm'ye kadar yüksek bir doğruluğa sahiptir. Bu, çeşitli karmaşık montaj ortamlarına mükemmel uyum sağlayarak genel ekipman performansını ve stabilitesini etkili bir şekilde artırır. Örneğin, havacılık motor bileşenlerinin imalatında bu tür yüksek hassasiyetli döndürülmüş parçalar, motorun verimli çalışmasını ve güvenilirliğini sağlar.

(II) Karmaşık Şekil İşleme Yetenekleri

Çok çeşitli karmaşık şekil tornalama gereksinimlerini karşılayabiliriz. İster çok adımlı parçalar, ister düzensiz şekilli yüzeyler, hassas dişler, ister küçük veya derin delikler olsun, işleme ekibimiz, titiz programlama ve optimize edilmiş işleme yolları yoluyla karmaşık şekillerin hassas şekilde işlenmesini sağlamak için kapsamlı deneyim ve uzmanlıklarından yararlanır. Karmaşık iç yapılara ve karmaşık şekillere sahip tıbbi cihazlardaki kritik bileşenler için tornalanmış parçalarımız tasarım gereksinimlerini mükemmel şekilde karşılar.

Üretim süreci

1. Yüksek Hassasiyetli İşleme Ekipmanı Desteği: İthal CNC torna tezgahları (Almanya'nın DMG ve Japonya'nın Mazak'ı gibi) ve çok eksenli işleme merkezlerini kullanan ekipman, ±0,001 mm'lik konumlandırma doğruluğuna ve ±0,0005 mm'lik tekrarlanabilirliğe sahiptir ve yüksek hassasiyetli işleme için donanım temeli sağlar. Farklı parça türleri için özel ekipman sağlanmaktadır:

Şaft parçaları: CNC kayar kafalı torna tezgahları kullanılarak, dış çaplar, iç delikler, dişler ve oluklar dahil çok işlemli işleme tek bir kurulumda gerçekleştirilir ve çoklu kurulumlarla ilişkili hatalar ortadan kaldırılır.

Karmaşık ve düzensiz parçalar: Beş eksenli bir tornalama-frezeleme merkezi kullanan sistem, geleneksel ekipmanlarla işlenmesi zor olan karmaşık kavisli yüzeyleri (küresel ve helisel yüzeyler gibi) çözerek aynı anda tornalama, frezeleme, delme ve kılavuz çekme işlemlerini gerçekleştirebilir.

2. Mikro Parça İşleme Teknolojisi: Yüksek hassasiyetli pnömatik ayna (sıkıştırma doğruluğu ≤ 0,002 mm) ve bir mikro alet (minimum bıçak çapı 0,1 mm) kullanan bu sistem, delik eşeksenliliğini ≤ 0,003 mm korurken çapları 0,1-5 mm arasında değişen mikro milleri ve mikro delikleri işleyebilir.

İnce Duvarlı Parça Deformasyonunun Önlenmesi: "Düşük kesme kuvveti parametresi + yardımcı destek" yaklaşımının kullanılması. Örneğin, 0,1 mm kalınlığında alüminyum alaşımlı ince duvarlı manşon işlenirken, kesme hızı (800-1000 m/dak), ilerleme hızı (0,01-0,02 mm/dev) optimize edilerek ve elastik destek fikstürleri kullanılarak parça deformasyonu ≤ 0,005 mm'ye kadar kontrol edilir.

Derin Delik İşleme Teknolojisi: Dahili soğutmalı bir derin delik matkabı (soğutma yağı basıncı 10-15MPa) kullanan bu sistem, 20:1'e kadar derinlik/çap oranına sahip derin delikleri işleyebilir (örneğin, 100 mm derinliğe sahip 5 mm çaplı bir delik). 100mm), deliğin düzlüğünü ≤0,01mm/100mm ve yüzey pürüzlülüğünü Ra0,4μm sağlayın.

Başvuru

1. Havacılık

Temel olarak aşağıdakiler de dahil olmak üzere havacılık ekipmanlarının çekirdek sistemlerinde kullanılır:

Motor sistemleri

İniş takımı sistemleri

Aviyonik ekipmanlar (ataletsel navigasyon sistemleri gibi)

2. Tıbbi Cihazlar

Tıbbi cihazların katı hassasiyet ve biyouyumluluk gereksinimlerine uyum sağlayan uygulama senaryoları şunları içerir:

İmplante edilebilir tıbbi cihazlar

Cerrahi aletler (laparoskoplar ve dişçilik aletleri gibi)

Teşhis ekipmanı (CT makineleri gibi)

3. Elektronik İletişim

Elektronik iletişim ekipmanlarının yüksek frekans ve yüksek stabilite gereksinimlerini karşılayan hizmet senaryoları şunları içerir:

5G baz istasyonu ekipmanı

Yarı iletken üretim ekipmanları

Tüketici elektroniği (cep telefonları gibi)

4. Otomotiv

Araç performansı yükseltmelerine ve hafifletmeye yardımcı olan uygulamalar şunları içerir:

Yeni enerji araçları (motorlar, aküyle ilgili bileşenler)

Geleneksel yakıtlı araçlar (motorlar, şanzıman sistemleri)

Akıllı sürüş cihazları (lidar gibi)
