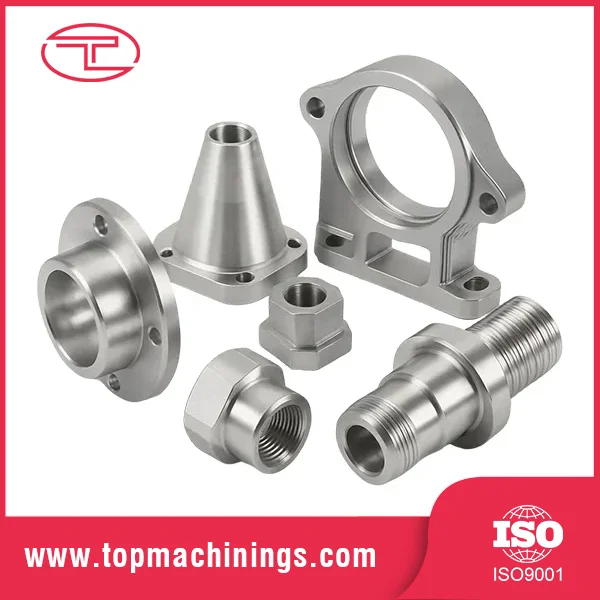

Hassas Tornalanmış Parçalar Daha Küçük Robotik Cerrahi Aletlerin Kullanılmasına Nasıl Olanak Sağlar?

Robotik cerrahi sistemler küçülüyor. Yeni nesil laparoskopik ve mikrocerrahi robotlar, çapı 3 mm'nin altında olan, hassas anatomide gezinebilecek kadar küçük ancak tutacak, kesecek ve dikecek kadar güçlü aletler kullanıyor. Bunu başarmak, her bileşenin, özellikle de alet bileğinin içindeki mekanik aktarım elemanlarının radikal bir şekilde yeniden düşünülmesini gerektirir. Cevap yatıyorhassas tornalanmış parçalar– on yıl önce hayal bile edilemeyecek toleranslara göre işlenmiş küçük, karmaşık geometriler. Bu makalede, yüksek hassasiyetli CNC tornalamanın milimetrenin altındaki robotik aletleri mümkün kılan minyatür şaftları, pimleri ve yuvaları nasıl oluşturduğu ve satın alma yöneticilerinin bir tedarikçide neleri araması gerektiği açıklanmaktadır.

Robotik Cerrahide Minyatürleştirme Zorluğu

Tipik bir robotik cerrahi alet, kalemden daha küçük bir tüpün içinde 20'ye kadar hareketli parça içerir. Her parça şunları yapmalıdır:

• Tekrarlanan sterilizasyona (otoklav, gama radyasyonu) dayanıklı
• Sıfıra yakın boşlukla tork aktarımı
• 0,15 mm kadar düşük duvar kalınlıklarına sığdır
• Geleneksel işlenmiş bileşenlere göre daha düşük maliyetlidir; çünkü aletler genellikle tek kullanımlıktır veya sınırlı yeniden kullanıma uygundur

Geleneksel işleme yöntemleri (damgalama, basit tornalama) gerekli eş merkezliliği, yüzey kalitesini veya mikro özellikleri sağlayamaz. Canlı takımlamayla İsviçre tipi CNC torna tezgahlarında üretilen hassas tornalanmış parçalar, tornalama, frezeleme ve delme işlemlerini tek bir çevrimde birleştirerek ±0,005 mm veya daha iyi toleranslara ulaşarak bu sorunları çözer.

Hassas Tornalanmış Parçaların Minyatürleştirilmesini Sağlayan Üç Kritik Yol

1.Mikro Şaftlar ve Tahrik Pimleri

Bir cerrahi robotun bileği, uç efektörü eklemlemek için kablolar veya itme çubukları kullanır. Bunlar, genellikle 0,5 ila 2 mm çapındaki küçük pimlere ve şaftlara bağlanır. Hassas tornalanmış bir parça şunları içerebilir:

• Tespit halkaları için oluklar (genişlik 0,2 mm, derinlik 0,05 mm)
• Tork aktarımı için altıgen veya kare uçlar
• Kabloları kıvırmak için çapraz delikler (0,3 mm çap)

Hassasiyet neden önemlidir: 1 mm'lik bir pindeki 2 µm'lik sapma, 0,2°'lik açısal hata oluşturur; bu, cerrahın 0,5 mm'lik bir kan damarını dikerken kabul edilemez.

2.İnce Duvarlı Boru Bileşenleri

Mafsallı bağlantılar, duvar kalınlığı 0,2 mm'nin altında olan muhafazalar ve manşonlar gerektirir. Geleneksel dönüşler gevezeliğe veya çökmeye neden olur. Yüksek basınçlı kesme sıvısı ve karbür takımlamayla İsviçre tornalama, stabil, tekrarlanabilir ince duvar üretirhassas tornalanmış parçalarikincil çapak alma olmadan.

3. Tek Kurulumda Karmaşık Geometri

Robotik takım tasarımcıları, birleşik özelliklerin olmasını ister: dişler, konikler, alttan kesmeler ve düz yüzeyler; hepsi tek bir parçada. Çok eksenli tornalarda yapılan hassas tornalanmış parçalar, çoklu kurulumları ortadan kaldırarak geometrik tutarlılık sağlar. Örneğin, helisel tahrik oluğuna ve proksimal flanşa sahip bir trokar ucu 40 saniyeden kısa sürede işlenebilir.

Parametre Tablosu – Cerrahi Sınıfta Hassas Tornalanmış Parçalar için Kritik Özellikler

Tutarsız Hassas Tornalanmış Parçaların Gizli Maliyeti

Tıbbi cihaz OEM'leri genellikle montaj toleranslarına odaklanırken hassas döndürülmüş parçaların etkisini hafife alıyor. Gerçek dünyadan bir örnek: Bir cerrahi zımba üreticisi, tutarsız oluk derinliğine sahip 0,5 mm'lik bir pim nedeniyle %12 saha arızası yaşadı. Pim tedarikçisi ±0,01 mm talep etmişti ancak ±0,025 mm teslim etti. Her partiyi %100 optik sıralamayla kontrol eden bir tedarikçiye geçmek, arıza oranını %0,2'ye düşürdü.

Anahtar dersler:

• Ölçüm önemlidir – Yalnızca pergelleri değil, lazer mikrofon veya görüntü sistemi raporlarını da isteyin.
• Malzeme sertifikası – Cerrahi aletler tam izlenebilirlik gerektirir (EN 10204 3.1).
• Yüzey kaplama tutarlılığı – Pürüzlü noktalar bakterileri barındırır; Ra ve Rz'yi belirtin.

Tuoyuan Neden Cerrahi Minyatürleştirmenin Taleplerini Anlıyor?

Qingdao Tuoyuan Metal Co., Ltd., hassas metal işleme yeteneklerini geliştirmek için on yıldan fazla zaman harcadı. Genel makine atölyelerinin aksine Tuoyuan, cerrahi robotiğin ihtiyaç duyduğu teknolojilere odaklanıyor:

• Mikro miller, pimler ve manşonlar için CNC torna parçaları (İsviçre ve sabit mesnetli)
• Karmaşık gövde özellikleri için CNC frezeleme parçaları
• Uygun maliyetli yüksek hacimli bileşenler için damgalama ve dövme
• Yüzey işleme (galvanizleme, toz kaplama, cilalama) – cerrahi aletler genellikle elektro-parlatma veya pasivasyonu belirtse de, Tuoyuan bunu sertifikalı ortaklar aracılığıyla ayarlayabilir

Tuoyuan, hammaddeden bitmiş parçaya kadar eksiksiz bir tedarik zinciriyle ISO 9001 kapsamında faaliyet göstermektedir. "Her ayrıntıda mükemmellik" felsefesi, hassas bir şekilde döndürülen her parçanın dijital ölçüm ekipmanıyla denetlendiği ve toplu kayıtların 10 yıldan fazla süreyle saklandığı anlamına gelir; bu, tıbbi cihazın izlenebilirliği için gereklidir.

Pratik Bir Araç – Kaynak Bulmak için Basit Bir Kontrol Listesi

Robotik cerrahi cihazlar için hassas tornalanmış parça kaynağını değerlendirirken şunları isteyin:

• En kritik özelliğinize ilişkin tolerans yığın analizi.
• Bir CMM veya lazer mikrofonla ölçülen üç rastgele örnek parça.
• Parti numarasını ve kimyasal bileşimi gösteren malzeme sertifikası.
• Proses kapasitesi (Cpk) – çap ve eş merkezlilik için Cpk ≥1,33 güvenli bir eşiktir.

Tuoyuan dördünü de standart olarak sunuyor.

Küçük Parçalar, Cerrahide Dev Atılım

Daha küçük, daha akıllı robotik cerrahi aletlere yönelik trend durdurulamaz. Ancak bu, mevcut tasarımların basitçe küçültülmesiyle gerçekleştirilmeyecektir. Bu gerektirirhassas tornalanmış parçalarMikro boyutlu, makro hassas ve tutarlı bir şekilde hacimli olarak üretilenler. Tedarik yöneticileri için en iyi strateji, kanıtlanmış CNC tornalama uzmanlığına, tam şirket içi süreç zincirine ve hiçbir şeyi şansa bırakmayan bir kalite sistemine sahip bir metal işleme şirketiyle ortaklık kurmaktır.

En zorlu mikro bileşen çiziminizi şu adrese gönderin:Tuoyuanfizibilite incelemesi ve örnek çalıştırma için. Toleransları belirtmek için yukarıdaki parametre tablosunu kullanın ve bir süreç yeterlilik raporu isteyin. Doğru hassas tornalanmış parça tedarikçisi, geliştirme sürenizi yarıya indirebilir ve yeni nesil cerrahi aletinizi gerçeğe dönüştürebilir.
