Titanyum Hassas Tornalanmış Parçalar Nelerdir ve İmalatta Neden Önemlidir?

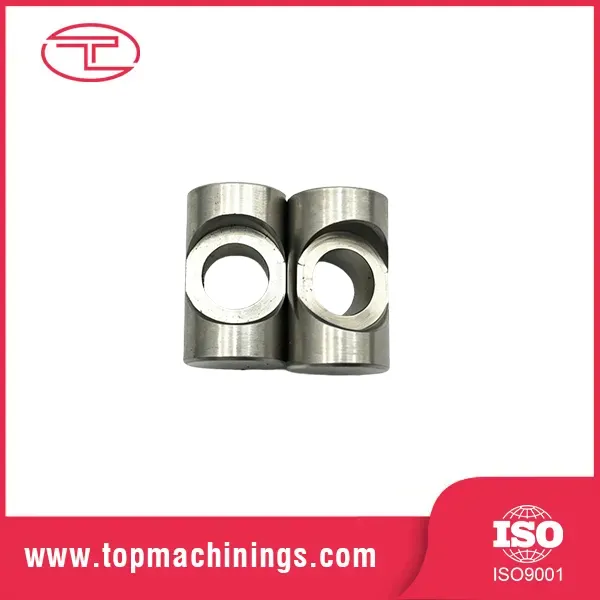

1. Titanyum Hassas Tornalanmış Parçalar Nelerdir?

Titanyum hassas tornalanmış parçalarözel tornalama ekipmanı kullanılarak dönen titanyum stoktan malzemenin çıkarılmasıyla üretilen bileşenlerdir. Bilgisayarlı sayısal kontrol (CNC) sistemleri, doğru çaplar, uzunluklar, oluklar, dişler, delikler ve diğer belirtilen özellikleri üretmek için kesici takımlara rehberlik eder.

Genel amaçlı metal bileşenlerin aksine hassas tornalanmış parçalar, tanımlanmış mühendislik gereksinimlerini karşılayacak şekilde tasarlanmıştır. Boyutları ve yüzey koşulları, sızdırmazlık performansını, montaj hizalamasını, dönme hareketini, sabitleme güvenilirliğini ve ekipmanın hizmet ömrünü doğrudan etkileyebilir.

Tipik örnekler arasında titanyum şaftlar, burçlar, manşonlar, pimler, dişli bağlantı parçaları, ara parçalar, konektörler ve özel silindirik bileşenler bulunur. Çizime bağlı olarak bir parça tek başına tornalama veya ek frezeleme, delme, diş açma, taşlama ve yüzey bitirme işlemlerini gerektirebilir.

Tornalanmış Bir Parçayı Gerçekten Hassas Mühendislik Yapan Nedir?

• Boyutsal doğruluk:Kritik çaplar, uzunluklar ve delikler belirtilen toleranslar dahilinde kalır.
• Geometrik kontrol:Eşmerkezlilik ile ilgili gereksinimler, salgı, yuvarlaklık ve diğer geometrik özellikler gerektiğinde kontrol edilir.
• Yüzey kalitesi:Fonksiyonel yüzeyler belirtilen pürüzlülük ve bitirme gereksinimlerini karşılar.
• Malzeme tutarlılığı:Titanyum kalitesi ve malzeme durumu mühendislik spesifikasyonlarına uygundur.
• Tekrarlanabilirlik:Üretim süreçleri, onaylanmış partiler arasında tutarlı sonuçları korur.

Alıcılar için amaç sadece bir titanyum bileşeni elde etmek değildir. Düzeneğe uyan, çalışma ortamında güvenilir performans gösteren ve gerekli hacimde tutarlı bir şekilde üretilebilen bir bileşen elde etmektir.

2. Hassas Üretimde Titanyum Neden Önemlidir?

Titanyum, geleneksel metallerin gerekli mekanik performans, ağırlık ve çevresel direnç kombinasyonunu sağlayamadığı durumlarda seçilir. Avantajları, her bir bileşenin gereksiz kütle eklemeden güvenilir performans sunması gereken kompakt montajlarda özellikle değerlidir.

Düşük Ağırlıkla Yüksek Mukavemet

Titanyum alaşımları uygun bir mukavemet-ağırlık oranı sunar. Birçok çelikle karşılaştırıldığında titanyum alaşımları, uygun şekilde tasarlanmış bileşenler için gereken gücü korurken önemli ölçüde ağırlık tasarrufu sağlayabilir. Bu onları havacılık donanımı, hafif mekanizmalar ve taşınabilir ekipmanlar için çekici kılmaktadır.

Mükemmel Korozyon Direnci

Titanyum doğal olarak birçok ortamda korozyon direncine katkıda bulunan koruyucu bir oksit filmi oluşturur. Sınıf ve hizmet koşullarına bağlı olarak denizcilik ekipmanları, kimyasal işleme sistemleri ve neme veya aşındırıcı ortama maruz kalan bileşenler için uygun olabilir.

Bununla birlikte uyumluluk her zaman ilgili kimyasallara, sıcaklıklara, aralık koşullarına ve çalışma basınçlarına göre değerlendirilmelidir. Tek bir titanyum kalitesi her ortama uygun değildir.

Zorlu Uygulamalarda Güvenilir Performans

Uygun şekilde seçilmiş titanyum bileşenler, mekanik mukavemet, korozyon direnci ve uzun vadeli işlevsel güvenilirliğin yararlı bir kombinasyonunu sağlayabilir. Tıbbi kullanım ek malzeme, üretim ve düzenleyici kontroller gerektirmesine rağmen bazı titanyum kaliteleri de iyi bir biyouyumluluk sunar.

Uzun Vadeli Değer Potansiyeli

Titanyumun satın alınması ve işlenmesi genellikle yaygın alüminyum veya çelik alternatiflerine göre daha pahalıdır. Ancak değeri, bileşenin hizmet ömrü boyunca değerlendirilmelidir. Daha düşük ağırlık, daha az korozyona bağlı bakım ve uygulamaya özel performans avantajları, ilk yatırımı haklı çıkarabilir.

En ekonomik çözüm mutlaka birim fiyatı en düşük olan malzeme değildir. Gereksiz işleme veya aşırı spesifikasyona gerek kalmadan uygulamanın işlevsel gereksinimlerini karşılayan malzemedir.

3. Hangi Titanyum Sınıflarını Düşünmelisiniz?

Malzeme seçimi gücü, korozyon direncini, işlenebilirliği, maliyeti ve müşteri spesifikasyonlarına uygunluğu etkiler. İki yaygın seçenek ticari olarak saf titanyum Sınıf 2 ve genellikle Sınıf 5 olarak bilinen titanyum alaşımı Ti-6Al-4V'dir. Diğer kaliteler belirli kimyasal, yapısal veya düzenlemeye tabi uygulamalar için daha uygun olabilir.

Tablo, mühendislik onayının yerine geçmez, genel bir seçim kılavuzu sağlar. Malzeme kaliteleri, tedarik koşulları ve ulusal veya endüstri standartları otomatik olarak birbirinin yerine kullanılamaz. Alıcılar tam kaliteyi, geçerli standardı ve gerekli malzeme durumunu belirtmelidir.

Malzeme Seçimi Hatalarından Nasıl Kaçınabilirsiniz?

• Gerçek yükleri, sıcaklık aralığını ve çevre ortamını tanımlayın.
• Birincil gereksinimin korozyon direnci, dayanıklılık, yorulma performansı veya ağırlık olup olmadığını doğrulayın.
• Malzeme standardını ve müşteriye özel kısıtlamaları inceleyin.
• Malzeme sertifikalarının ve parti izlenebilirliğinin gerekli olup olmadığını doğrulayın.
• Üretim programını onaylamadan önce üreticiden malzeme kullanılabilirliğini incelemesini isteyin.

Bir kalitenin yalnızca yüksek mukavemetli veya korozyona dayanıklı olarak tanımlandığı için seçilmesi, nihai ürünü iyileştirmeden maliyetleri artırabilir. Maddi kararlar ölçülebilir işletme gereksinimlerine dayanmalıdır.

4. Titanyum Hassas Tornalanmış Parçalar Nasıl Üretilir?

Güvenilir titanyum tornalama, mühendislik incelemesini, malzeme hazırlamayı, işlemeyi, incelemeyi ve son teslimatı birbirine bağlayan kontrollü bir iş akışı gerektirir. Her aşama, montaj veya saha çalışması sırasında ortaya çıkabilecek kusurların önlenmesine yardımcı olur.

Adım 1: Çizimin Gözden Geçirilmesi ve Tasarım Değerlendirmesi

Üretici teknik çizimi, üç boyutlu modeli, kritik boyutları, dişleri, yüzey gereksinimlerini ve üretim miktarını inceler. Potansiyel sorunlar arasında gereksiz derecede dar toleranslar, erişilemeyen özellikler, ince duvarlar ve karmaşık iç geometriler yer alır.

Erken mühendislik geri bildirimi, işlevden ödün vermeden işlemeyi basitleştirebilecek değişikliklerin belirlenmesine yardımcı olur.

Adım 2: Malzeme Hazırlama

Hammadde belirtilen titanyum kalitesine, stok formuna, boyutlarına ve malzeme durumuna göre seçilir. Gerektiğinde üretime başlamadan önce sertifikalar ve kimlik kayıtları kontrol edilir.

Adım 3: CNC Tornalama

CNC tornalama sırasında, kesme takımları programlanan işleme sırasına göre malzemeyi çıkarırken iş parçası döner. Tasarıma bağlı olarak süreç, dış çaplar, omuzlar, oyuklar, delikler ve diğer dönme özellikleri oluşturabilir.

Uygun iş parçası tutma, takım geometrisi, kesme parametreleri ve soğutma sıvısı dağıtımı istikrarlı üretim için çok önemlidir.

Adım 4: İkincil İşlemler

Bazı bileşenler ek frezeleme, delme, kılavuz çekme, diş açma, taşlama veya çapak alma gerektirir. Bu işlemler, kritik yüzeyleri korumak ve özellikler arasındaki boyutsal ilişkileri sürdürmek için koordine edilmelidir.

Adım 5: İnceleme ve Bitirme

Bitmiş bileşenler çizim ve satın alma gerekliliklerine göre kontrol edilir. Uygulamaya bağlı olarak bu, boyut ölçümünü, diş muayenesini, yüzey pürüzlülük testini, görsel muayeneyi ve malzeme dokümantasyonunu incelemeyi içerebilir.

Belirtilen herhangi bir bitirme işlemi, titanyum kalitesi, işlevsel gereksinimler ve sonraki montaj işlemleriyle uyumluluk açısından değerlendirilmelidir.

Adım 6: Paketleme ve Teslimat

Parçalar dişleri, sızdırmazlık yüzeylerini ve hassas özellikleri koruyacak şekilde temizlenmeli ve paketlenmelidir. Açık etiketleme ve izlenebilirlik kayıtları, teslim alma denetimini ve envanter yönetimini kolaylaştırabilir.

5. Alıcıların Hangi İşleme Zorluklarını Anlaması Gerekir?

Titanyum başarılı bir şekilde işlenebilir ancak davranışı birçok yaygın mühendislik metalinden farklıdır. Bu farklılıkları anlamak, alıcıların teklifleri, üretim programlarını ve üretim kapasitesini daha gerçekçi bir şekilde değerlendirmesine yardımcı olur.

Isı Konsantrasyonu ve Takım Aşınması

Titanyum nispeten düşük ısı iletkenliğine sahiptir, dolayısıyla ısı kesme bölgesinin yakınında yoğunlaşabilir. Bu, kesme koşulları ve soğutma uygun şekilde kontrol edilmezse takım aşınmasını hızlandırabilir ve yüzey kalitesini etkileyebilir.

Uygun kesici takımlar, istikrarlı işleme parametreleri, etkili soğutma sıvısı dağıtımı ve zamanında takım değişimi, proses tutarlılığının korunmasına yardımcı olur.

Elastik Geri Kazanım ve Boyutsal Değişim

Titanyumun elastik davranışı, kesme kuvvetleri kaldırıldıktan sonra malzemenin geri esnemesine neden olabilir. İnce duvarlı bileşenler ve ince şaftlar, iş parçası tutma basıncına ve kesme kuvvetlerine karşı özellikle hassastır.

Dikkatli fikstür tasarımı, uygun işleme sıraları ve ara ölçüm, distorsiyonun azaltılmasına ve boyut kontrolünün geliştirilmesine yardımcı olabilir.

Talaş Kontrolü ve Yüzey Kusurları

Kontrolsüz talaşlar işlemeyi engelleyebilir, bitmiş yüzeylere zarar verebilir ve otomatik üretimi bozabilir. Yanlış takım koşulları aynı zamanda yüzeyin yırtılmasına, kesici kenarda malzeme birikmesine veya tutarsız yüzey işlemlerine neden olabilir.

Etkili talaş tahliyesi ve kritik yüzeylerin denetimi bu nedenle sürecin önemli parçalarıdır.

Daha Yüksek Üretim Maliyetleri

Titanyumun malzeme fiyatı, işleme süresi, takım tüketimi ve muayene gereksinimlerinin tümü bitmiş parça maliyetini etkileyebilir. Dar toleranslar, karmaşık özellikler ve zorlu dokümantasyon maliyeti daha da artırabilir.

Alıcılar genellikle işlevsel olmayan özellikleri basitleştirerek, gereksiz derecede sıkı toleranslardan kaçınarak ve uygun bir üretim miktarını seçerek maliyet verimliliğini artırabilir.

6. Doğru Toleransları Nasıl Belirleyebilirsiniz?

Toleranslar, üretilen boyutun kabul edilebilir kalırken ne kadar değişebileceğini belirler. Titanyum hassas tornalanmış parçalarda uygun tolerans, özelliğe, malzemeye, geometriye, üretim yöntemine, muayene kapasitesine ve işlevsel gereksinimlere bağlıdır.

Her titanyum bileşeni için geçerli olan evrensel bir tolerans yoktur. Aşağıdaki örnekler, alıcıların belirli bir üretim kapasitesini garanti etmek yerine gereksinimlerini nasıl organize edebileceklerini göstermektedir.

Sıkı Toleransları Yalnızca Gerekli Olduğu Yerlerde Uygulayın

Her boyuta çok sıkı toleranslar uygulamak, işleme süresini, inceleme çabasını ve reddedilme riskini artırabilir. Daha pratik bir yaklaşım ise montajı, yalıtımı, dönüşü veya yük aktarımını doğrudan etkileyen özellikleri belirlemektir.

Örneğin, bir yatak yuvası, işlevsel olmayan bir dış omuza göre daha sıkı boyutsal kontrol gerektirebilir. Nihai gereksinimler tasarım mühendisi tarafından belirlenmeli ve üretim onayından önce imalatçı ile doğrulanmalıdır.

Sipariş Vermeden Önce Muayene Yöntemlerini Onaylayın

Kritik boyutların nasıl ölçüleceğini ve kaydedileceğini sorun. Parçaya bağlı olarak uygun yöntemler arasında kalibre edilmiş mikrometreler, delik mastarları, diş mastarları, yüzey pürüzlülük aletleri, optik ölçüm sistemleri veya koordinat ölçüm makineleri bulunabilir.

Tedarikçi, önerilen muayene yönteminin belirtilen tolerans ve geometriye uygun olduğunu doğrulamalıdır.

7. Titanyum Tornalanmış Bileşenleri Hangi Endüstriler Kullanıyor?

Titanyum hassas tornalanmış parçalar, malzeme performansının, korozyon direncinin, düşük ağırlığın veya özel çalışma koşullarının maliyetlerini karşıladığı endüstrilerde kullanılır.

Havacılık ve Uzay

Seçilmiş havacılık sistemleri, ağırlığa duyarlı yapılar, bağlantı elemanları, şaftlar, bağlantı parçaları ve diğer hassas donanımlar için titanyum bileşenler kullanır. Bu uygulamalar katı malzeme spesifikasyonları, izlenebilirlik ve belgelenmiş denetim prosedürleri gerektirebilir.

Tıbbi Ekipman

Titanyum bazı tıbbi cihazlarda, ekipman bileşenlerinde ve implantla ilgili ürünlerde kullanılır. Hasta temasını veya implantasyonu içeren uygulamalar, uygun malzeme sınıflarını, doğrulanmış süreçleri ve geçerli düzenleyici kontrolleri gerektirir. Genel amaçlı titanyum işleme tek başına tıbbi uygunluk sağlamaz.

Denizcilik ve Kimyasal İşleme

Korozyona dayanıklı titanyum bileşenler, seçilen denizcilik sistemlerinde, sıvı taşıma ekipmanlarında ve kimyasal işleme tesislerinde faydalı olabilir. Kalite seçiminde gerçek akışkan kimyası, sıcaklık, basınç ve çalışma ortamı dikkate alınmalıdır.

Endüstriyel Makine ve Otomasyon

Özel pimler, manşonlar, konektörler, miller ve hassas bağlantı parçaları, özel makinelerde, otomatik ekipmanlarda ve kompakt mekanizmalarda titanyumun mekanik özelliklerinden yararlanabilir.

Enerji ve Yüksek Performanslı Ekipmanlar

Bazı enerji sistemleri ve yüksek performanslı ürünler, ağırlık, korozyon direnci veya mekanik performansın önemli olduğu titanyum bileşenleri kullanır. Tasarım ve malzeme özellikleri, uygulamanın gerçek yüklerini ve çevresel maruziyeti yansıtmalıdır.

Bu endüstrilerde en uygun bileşen tasarımı, mühendislik gerekliliklerini üretilebilirlik, denetim ihtiyaçları ve toplam maliyetle dengeleyen tasarımdır.

8. Parça Kalitesini Nasıl Doğrulayabilirsiniz?

Bitmiş bir bileşen, boyut veya malzeme gereksinimlerini karşılayamasa da doğru görünebilir. Yapılandırılmış bir kalite süreci, alıcıların teslim edilen titanyum hassas tornalanmış parçaların onaylanmış spesifikasyona uygun olduğunu doğrulamasına yardımcı olur.

Malzeme Tanımlama ve İzlenebilirliği İnceleyin

Dereceyi, geçerli malzeme standardını ve gerekli malzeme durumunu onaylayın. Belirtildiği durumlarda malzeme test sertifikalarını talep edin ve belgelerin teslim edilen üretim partisine bağlanabildiğinden emin olun.

Kritik Boyutları Kontrol Edin

Muayene kayıtları, ölçülen özellikleri tanımlamalı ve geçerli çizim gerekliliklerine uygunluğu göstermelidir. Zorlu projeler için denetim raporu formatı, numune alma planı ve kabul kriterleri üzerinde önceden anlaşın.

Yüzey ve Diş Kalitesini Değerlendirin

İşlevsel yüzeyleri ilgili kusurlara karşı inceleyin ve dişlerin belirtilen standarda uygun olduğunu doğrulayın. Çapak alma ve temizleme, sızdırmazlık kenarlarına, temas yüzeylerine veya diğer kritik özelliklere zarar vermemelidir.

Kalite Sistemini Onaylayın

Üreticinin üretim kontrolü, uygun olmayan ürünler, ekipman kalibrasyonu ve düzeltici faaliyetler için belgelenmiş prosedürleri sürdürüp sürdürmediğini sorun. Sertifikalar, tedarikçinin genel pazarlama beyanlarından yola çıkılarak varsayılmak yerine kapsam ve geçerlilik açısından kontrol edilmelidir.

• Onaylı mühendislik çizimi ve revizyon kontrolü.
• Malzeme tanımlaması ve gerekli sertifikalar.
• Belgelenmiş boyutsal ve görsel inceleme.
• Tanımlanmış kabul kriterleri ve uygunsuzlukların ele alınması.
• Uygun paketleme, etiketleme ve seri tanımlama.

Bu önlemler, teslim alma anlaşmazlıklarının, beklenmeyen montaj sorunlarının ve tutarsız üretim partileri riskinin azaltılmasına yardımcı olur.

9. Güvenilir Bir Tedarikçiyi Nasıl Seçebilirsiniz?

Titanyum hassas tornalanmış parçalar için bir tedarikçi seçmek, birim fiyatları karşılaştırmaktan daha fazlasını gerektirir. Alıcılar, üreticinin uygulamayı anlayıp anlamadığını, gerekli geometriyi üretip üretemediğini ve projenin risk düzeyine uygun bir denetim sürecine sahip olup olmadığını değerlendirmelidir.

İlgili Üretim Deneyimini Değerlendirin

Tedarikçinin belirtilen titanyum kalitesi, benzer parça boyutları, gerekli toleranslar ve üretim hacimleri konusunda deneyimi olup olmadığını sorun. Farklı bir metalle deneyim, titanyumun otomatik olarak eşdeğer kapasiteye sahip olduğunu göstermez.

Mühendislik İletişimini İnceleyin

Güvenilir bir tedarikçi, belirsiz çizim gereksinimlerini tanımlayabilmeli, üretim risklerini tartışabilmeli ve toleranslar, üretim yöntemleri ve maliyetler arasındaki dengeleri açıklayabilmelidir.

Tam Teklifleri Karşılaştırın

Tekliflerin aynı malzeme kalitesini, miktarını, denetim gerekliliklerini, bitirme işlemlerini, paketlemeyi ve teslimat koşullarını kapsadığından emin olun. Daha düşük bir başlangıç ​​fiyatı, önemli hizmetleri hariç tutabilir veya daha az talepkar spesifikasyonları üstlenebilir.

Üretim Tutarlılığını Değerlendirin

Tekrarlanan siparişler için süreç dokümantasyonunu, değişiklik kontrolünü, parti izlenebilirliğini ve boyutsal değişimin nasıl izlendiğini tartışın. Bileşenler, sınırlı açıklık veya sıkı performans gereksinimleri olan montajlarda kullanıldığında tutarlılık özellikle önem kazanır.

Açıkça Tanımlanmış Bir Üretim Ortağıyla Çalışın

Qingdao Tuoyuan Metal Ürünleri Co, Ltd'yi bir titanyum bileşen projesi için değerlendirirken alıcılar, sipariş verilmeden önce özel üretim gereksinimlerinin incelenebilmesi için teknik çizimi, malzeme gereksinimlerini, hedef miktarı ve denetim beklentilerini sağlamalıdır.

Herhangi bir tedarikçi değerlendirmesinde olduğu gibi, genel ürün açıklamalarına güvenmek yerine, gerçek proje için ilgili işleme yeteneklerini, malzeme tedarik düzenlemelerini, kalite belgelerini ve teslimat taahhütlerini doğrulayın.

10. Üretim Maliyetlerini Hangi Faktörler Etkiler?

Titanyum hassas tornalanmış parçaların maliyeti, yalnızca ham maddenin ağırlığına değil, tüm üretim sürecine bağlıdır. Başlıca maliyet etkenlerini anlamak, satın alma ekiplerinin daha yararlı teklif talepleri hazırlamasına ve gereksiz harcamalardan kaçınmasına yardımcı olur.

Tam Teklif Talebi Hazırlayın

Anlamlı ve karşılaştırılabilir teklifler elde etmek için aşağıdaki bilgileri ekleyin:

• 2 boyutlu mühendislik çizimi ve varsa 3 boyutlu model.
• Tam titanyum kalitesi ve malzeme özellikleri.
• Gerekli toleranslar, yüzey kalitesi ve diş detayları.
• Prototip miktarı ve beklenen tekrar sipariş hacmi.
• Denetim raporları, sertifikalar ve izlenebilirlik gereksinimleri.
• Gerekli son işlem, paketleme, teslimat yeri ve hedef tarih.

Eksiksiz bilgi, tedarikçilerin üretim başlamadan önce fizibiliteyi değerlendirmesine ve maliyet etkenlerini belirlemesine olanak tanır. Aynı zamanda malzeme ikameleri, denetim kapsamı ve teslimat beklentileriyle ilgili yanlış anlama olasılığını da azaltır.

11. Sıkça Sorulan Sorular

Çözüm

Titanyum hassas tornalanmış parçalar, bileşen performansı güç-ağırlık oranına, korozyon direncine, boyutsal doğruluğa ve uygulamaya özel güvenilirliğe bağlı olduğunda değerli avantajlar sunar. Bu avantajlara ulaşmak için uygun malzeme seçimi, kontrollü CNC işleme, gerçekçi toleranslar ve bileşenin kullanım amacına uygun kaliteli bir süreç gerekir.

Mühendislik ekipleri ve satın alma profesyonelleri için en etkili kaynak bulma stratejisi, açık bir teknik spesifikasyonla ve üretim kapasitesi, denetim gereksinimleri, maliyet ve teslimat taahhütlerinin bilinçli bir şekilde karşılaştırılması ile başlar. Bu faktörlerin erken ele alınması, önlenebilir masrafları azaltabilir ve bitmiş bileşenlerin tutarlılığını artırabilir.
