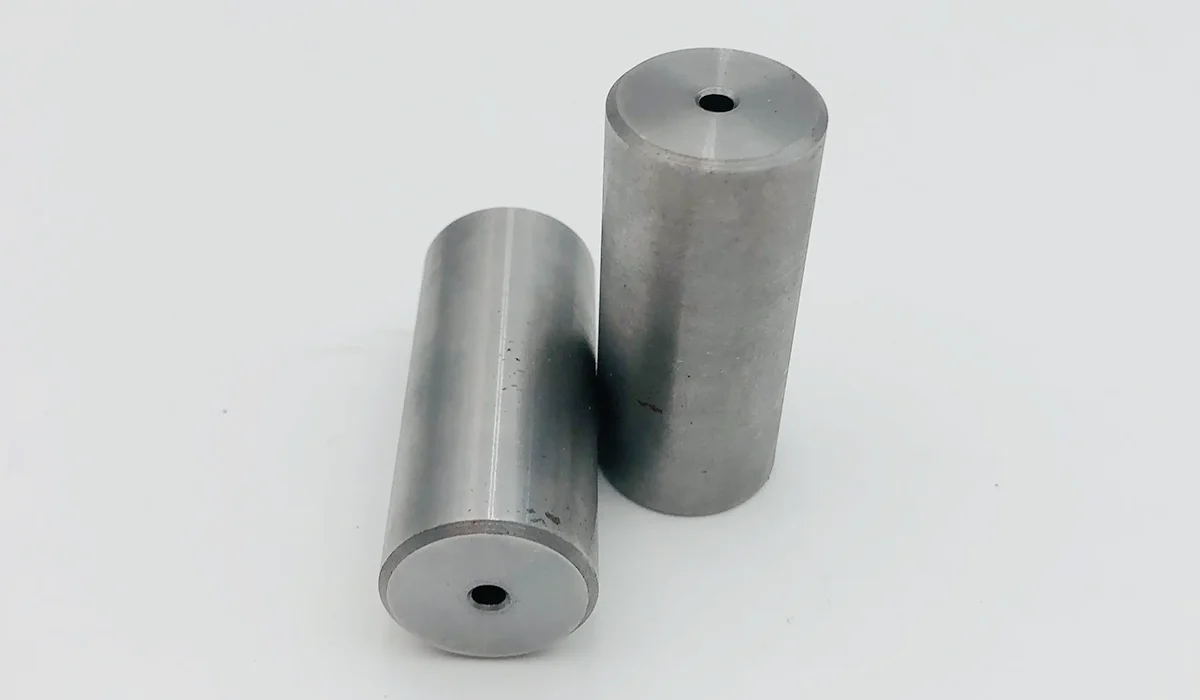

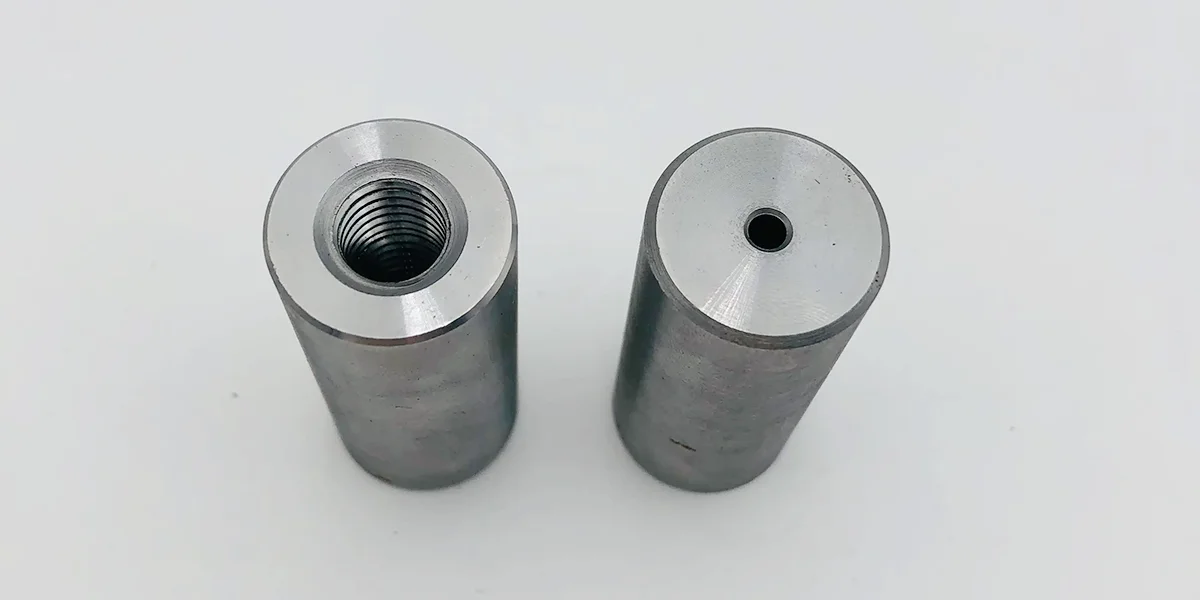

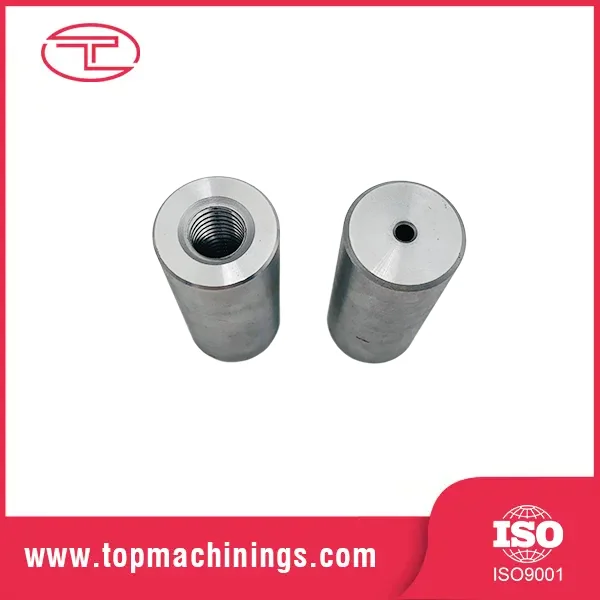

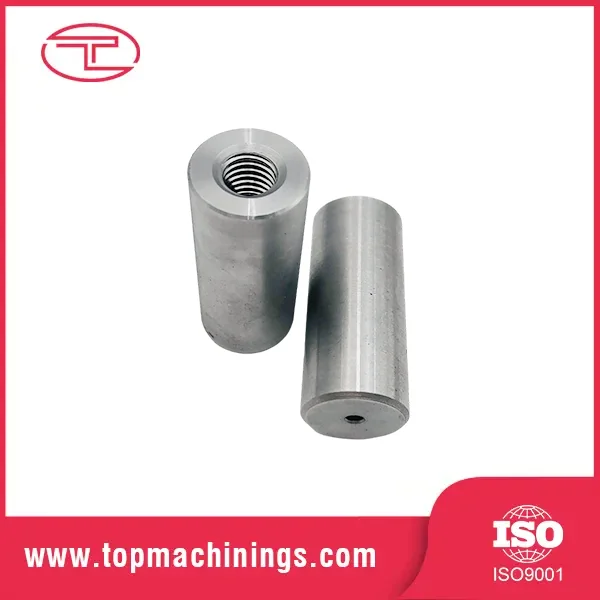

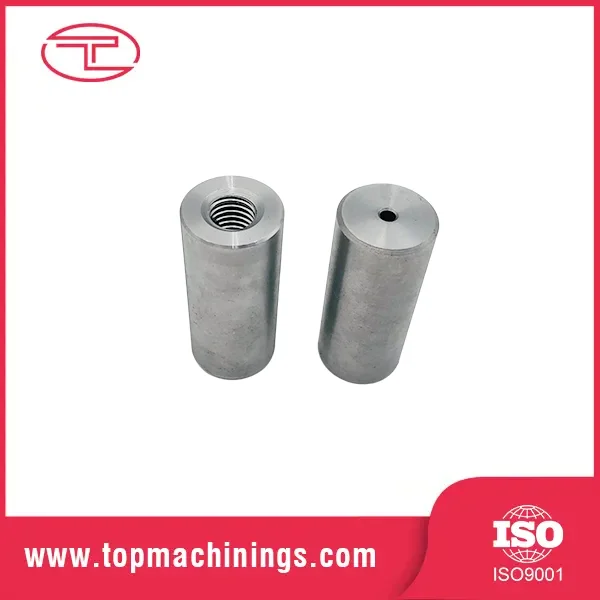

Hassas CNC Dişli Burç

Hassas CNC dişli burç, iç veya dış yüzeyinde hassas işlenmiş dişlere sahip silindirik bir manşondur. Bunu, dişleri doğrudan ana parçaya işlemeden bir bileşene güçlü, değiştirilebilir bir diş arayüzü sağlayan "dişli kesici uç" olarak düşünün. Yumuşak alüminyum muhafazada dişli bir delik açıldığında (klasik bir arıza modu) burç, günü kurtaran parçadır.

İki ana aile vardır: dişli ekler ve manşon burçları. Her ikisi de makine atölyesinden aynı şeyi talep ediyor: yuvarlaklık, eş merkezlilik ve mikron cinsinden ölçülen diş doğruluğu.

Malzemeler ve Diş Konfigürasyonları

Paslanmaz çelik (SUS303/304/316): gıda, denizcilik ve tıbbi kullanıma yönelik korozyon direnci.

Alaşımlı çelik (4140/1045): ağır yük uygulamaları için ısıl işlemle yüksek mukavemet.

Pirinç (C3604/HPb59-1): Hassas CNC dişli burçları taşımak için mükemmel işlenebilirlik ve doğal yağlama.

Alüminyum (6061-T6/7075): Havacılık ve otomotiv montajları için hafif.

Diş formları: metrik (M3–M64), UNC/UNF, NPT boru dişleri ve çizim başına özel formlar.

Sınıflar: Girişimli uygulamalar için 6H/6g standardı, 5H/4h hassas sınıfları.

Diş, CNC tornalarda tek nokta diş açma veya diş frezeleme ile kesilir ve ardından hatve çapı ölçümü yapılır. Presle geçirmeli kesici uçlar için, dış çapı ±0,005 mm'de tutuyoruz, böylece burç doğru sıkılıkla oturuyor - takılacak kadar gevşek, asla dönmeyecek kadar sıkı.

Ürün Özellikleri

Hassas CNC Dişli Burçların Tipik Uygulamaları

Hassas CNC dişli burç üreticisi ve tedarikçisi olarak Tuoyuan Metal, aşağıdakiler için doğrudan fabrika fiyatlandırmasıyla burçları toplu olarak tedarik eder:

Otomotiv ve elektronik alanındaki alüminyum ve plastik muhafazalar için dişli kesici uçlar.

Pompalarda, dişli kutularında ve konveyörlerde yatak manşonları ve aşınma burçları.

Mastarlar, fikstürler ve takım plakaları için burçların yerleştirilmesi.

Hidrolik ve pnömatik silindir bileşenleri.

Mobilya, cihaz ve ekipman pivot düzenekleri.

Havacılık ve savunma hafif aksamları.

Gerçek Durum

Örnek Olay İncelemesi: Özel Hassas CNC Dişli Pirinç Burçlar

Sektör: Elektronik ve Elektrikli Ekipmanlar

Malzeme: Pirinç C36000

Süreç: İsviçre CNC Tornalama, Kılavuz Çekme ve Altıgen Frezeleme

Amerikalı bir elektronik bileşen üreticisi, plastik mahfazalar içinde dönmeyi önleyen parçalar olarak hizmet verecek özel hassas CNC dişli burçlara ihtiyaç duyuyordu. Plastik muhafazaya zarar vermeden zahmetsiz vida montajı sağlamak için parçalarda çapaksız yüzey işlemi gerekiyordu. Çok eksenli İsviçre CNC tornalarını kullanarak, pirinç burçları temiz dişlerle ve hassas altıgen başlıklarla tek bir kurulumda işledik. Tüm metal talaşlarını gidermek için kapsamlı bir ultrasonik temizleme işlemi uygulandı ve ardından %100 iplik optik incelemesi yapıldı.

Üretim Süreci

Her burç bir mühendislik incelemesiyle başlar: ekibimiz 2D/3D çiziminizi veya numunenizi analiz eder, malzeme kalitesini seçer ve en uygun takım yollarını programlar. Dişli kesici uçlar için kritik parametre sıkı geçmedir; ana parçayı aşırı zorlamadan tutmayı garanti etmek için tam OD'yi hesaplıyoruz.

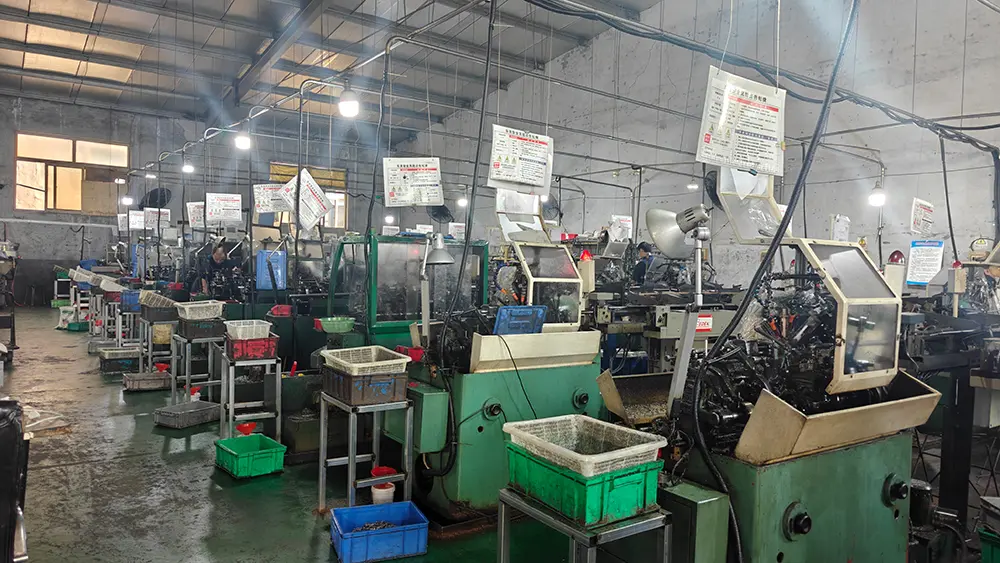

İşleme, çubuk besleyicili yüksek hızlı otomatik CNC torna tezgahlarında gerçekleştirilir. Tornalama, yüzey alma, kanal açma, delik işleme ve diş açma mümkün olduğu durumlarda tek bir sıkma döngüsünde tamamlanır; bu tek kurulum yaklaşımı, eşmerkezliliği mikron aralığında tutan şeydir.

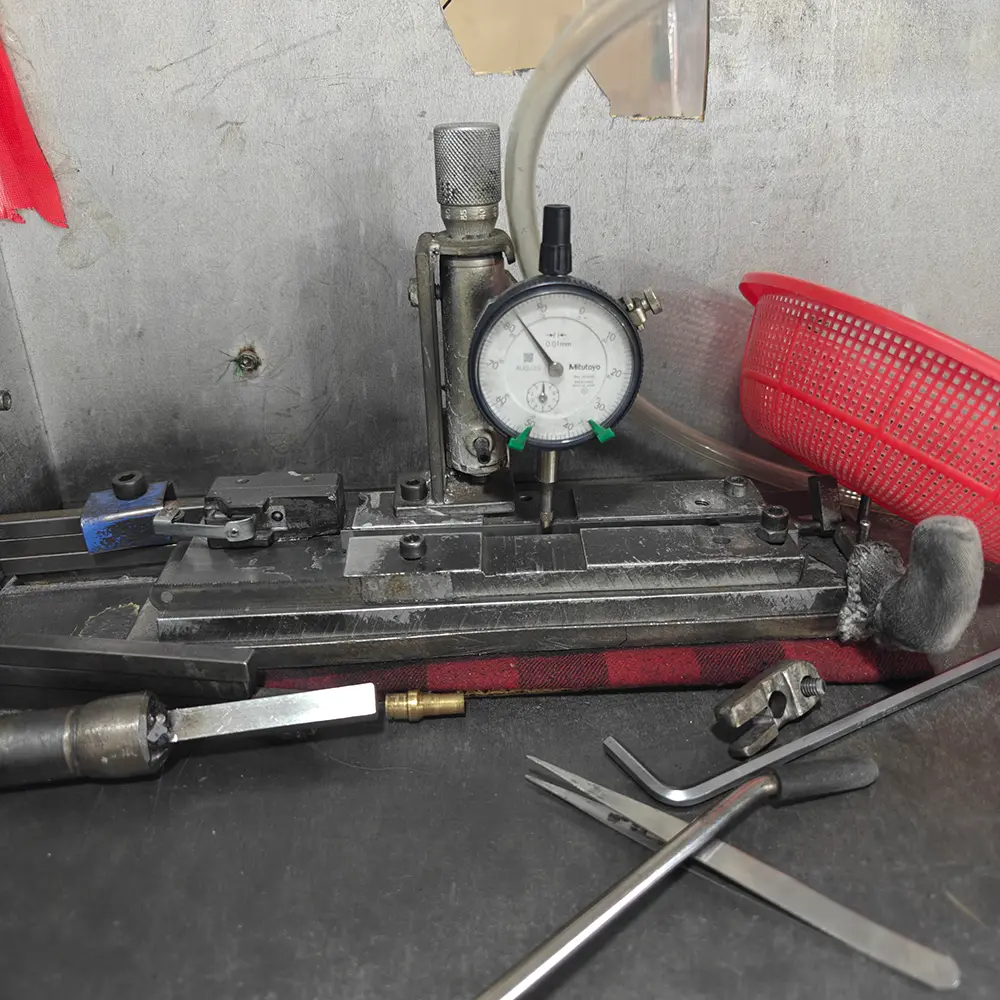

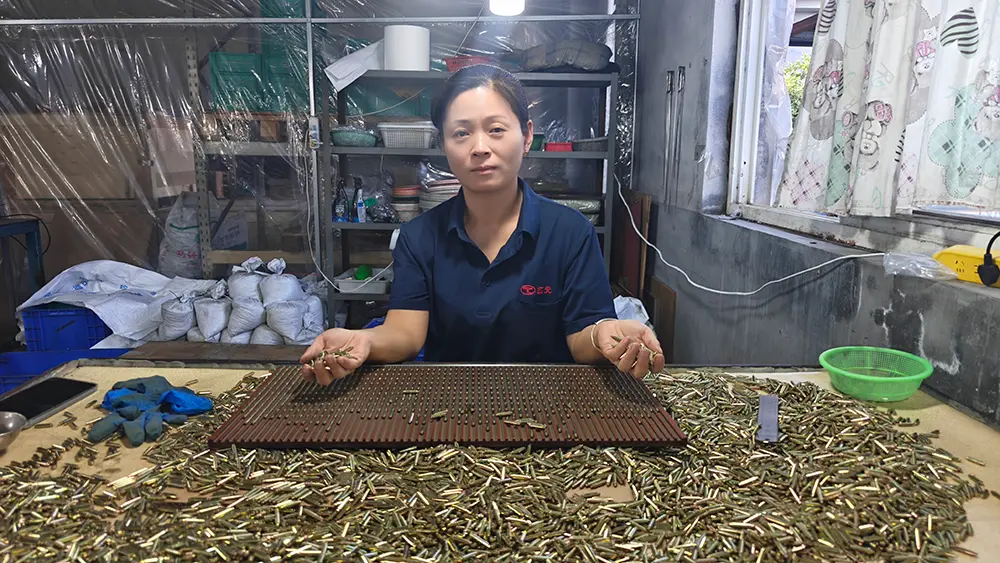

Diş çekmeyi %100 inceleme takip eder: diş tapası/halka ölçümü, optik sıralama ve numune alınan parçalar üzerinde CMM doğrulaması. Son paketleme öncesi kendi bünyemizdeki hatlarımızda yüzey işlemleri (çinko, siyah oksit, nikel) uygulanmaktadır.

Neden Tuoyuan Metal'i Seçmelisiniz?

On Yıllık Hassas İşleme Tuoyuan Metal, hassas tornalanmış parçalar ve CNC ile işlenmiş bileşenlerde 10 yılı aşkın deneyime sahiptir ve 20'den fazla ülkedeki müşterilere %95 tekrar satın alma oranıyla hizmet vermektedir. Bizden burç sipariş ettiğinizde sorununuzu zaten birçok kez çözmüş bir mağazayla çalışıyorsunuz demektir.

Burçlar, sipariş boyutuna göre pas önleyici kağıt, poli torbalar ve ihracat kartonları veya tahta sandıklarla paketlenir. Küçük partiler ekspres kargoyla gönderilir (DHL/FedEx/UPS); Toplu siparişler, Qingdao Limanı'ndan (FCL/LCL) veya hava taşımacılığından deniz yoluyla gönderilir. Dokümantasyon: Ticari Fatura, Paketleme Listesi, Konşimento, Menşe Şahadetnamesi, Malzeme Test Sertifikası. Hassas CNC dişli burç fiyatları, toplu siparişler veya fiyat teklifi için ihracat ekibimizle iletişime geçin.

SSS

S1: Burçları çizimimden veya örneğimden işleyebilir misiniz?

A1: Evet. Bize bir 2D/3D çizim (PDF, AI) veya fiziksel bir örnek gönderin. Tasarımı inceliyor, malzeme ve toleransları onaylıyor ve seri üretim öncesi onayınız için üretim öncesi numuneler hazırlıyoruz.

S2: İpliklerde hangi toleransı tutabilirsiniz?

A2: ISO 965'e göre standart diş sınıfları 6H/6g. Hassas uygulamalar için, kalibre edilmiş göstergelerle doğrulanan hatve çapıyla 5H/4h tutabiliriz. Bize sınıf gereksiniminizi söyleyin.

S3: Büyük siparişlerde kaliteyi nasıl garanti ediyorsunuz?

Cevap 3: Tam bir raporla ilk ürün incelemesi, ardından süreç içi ölçüm ve son boyutlara göre %100 optik sıralama. Ayrıca sevkıyattan önce üçüncü taraf denetimini de destekliyoruz.

S4: Bu hassas CNC dişli burçları özel boyutlara ve standart dışı diş aralıklarına göre üretebilir misiniz?

C4: Evet, dış çapı, uzunluğu, duvar kalınlığını ve diş özelliklerini mühendislik çizimlerinize veya örnek parçalarınıza göre tamamen özelleştiriyoruz.

S5: Seri üretim siparişi vermeden önce numune talep edebilir miyim?

A5: Kesinlikle. Tam ölçekli üretime geçmeden önce fonksiyonel testleriniz ve montaj doğrulamanız için prototip/üretim öncesi numuneler sağlayabiliriz.
