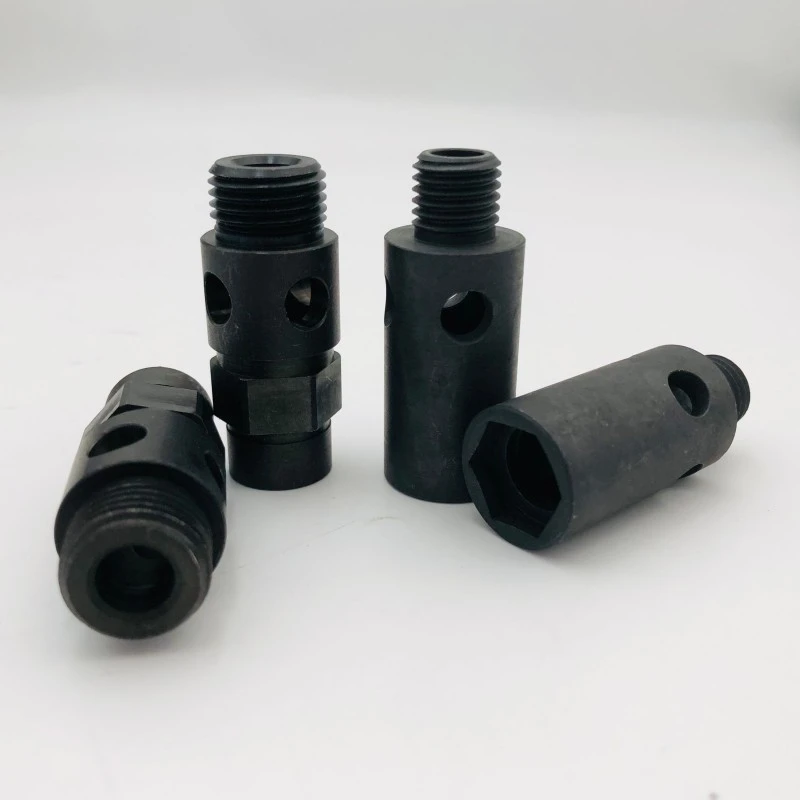

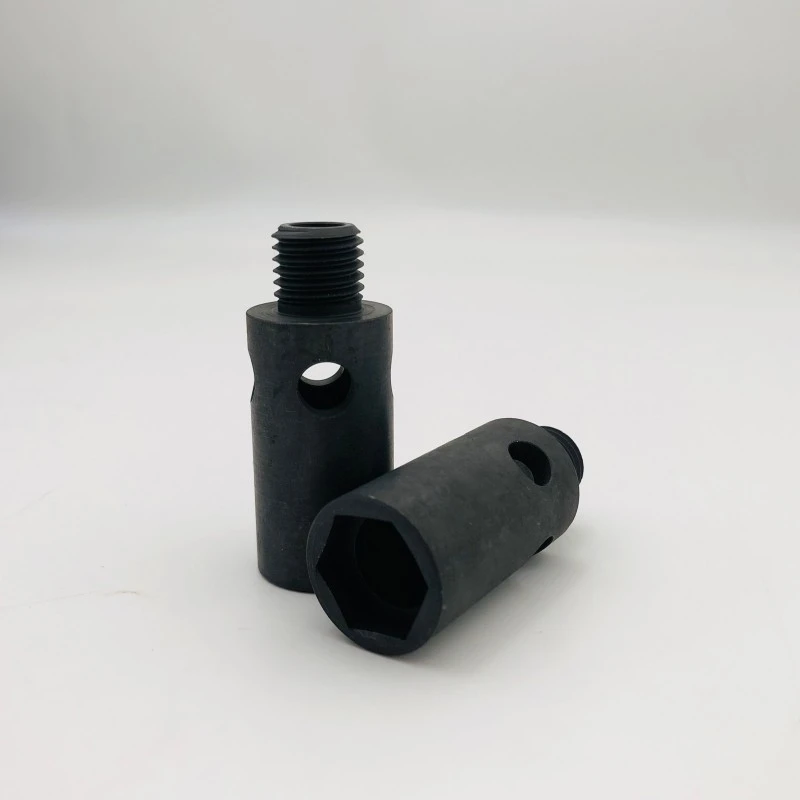

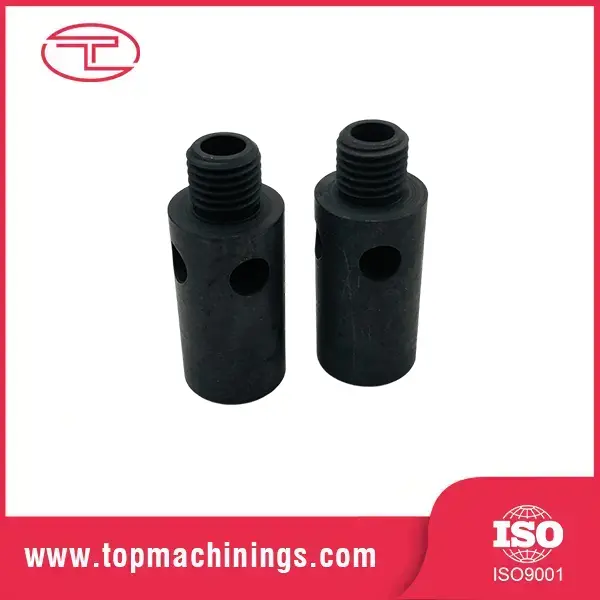

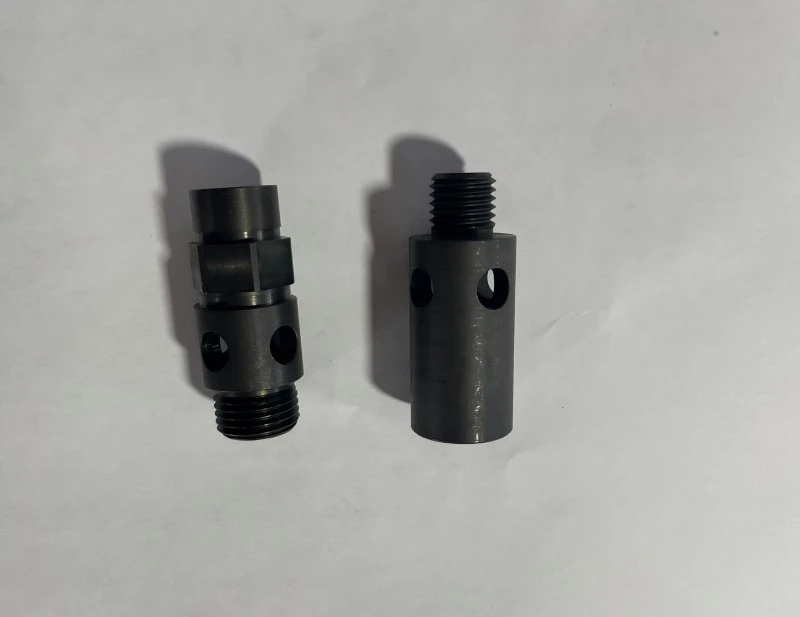

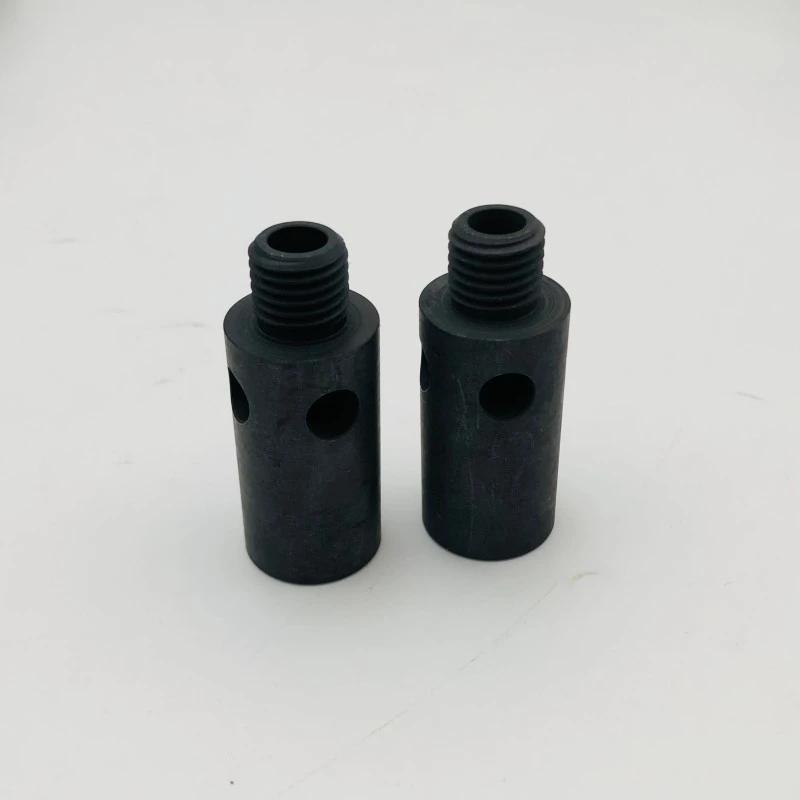

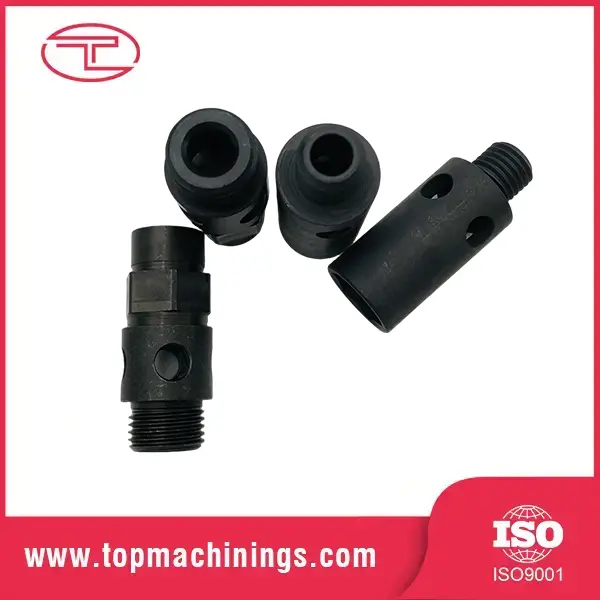

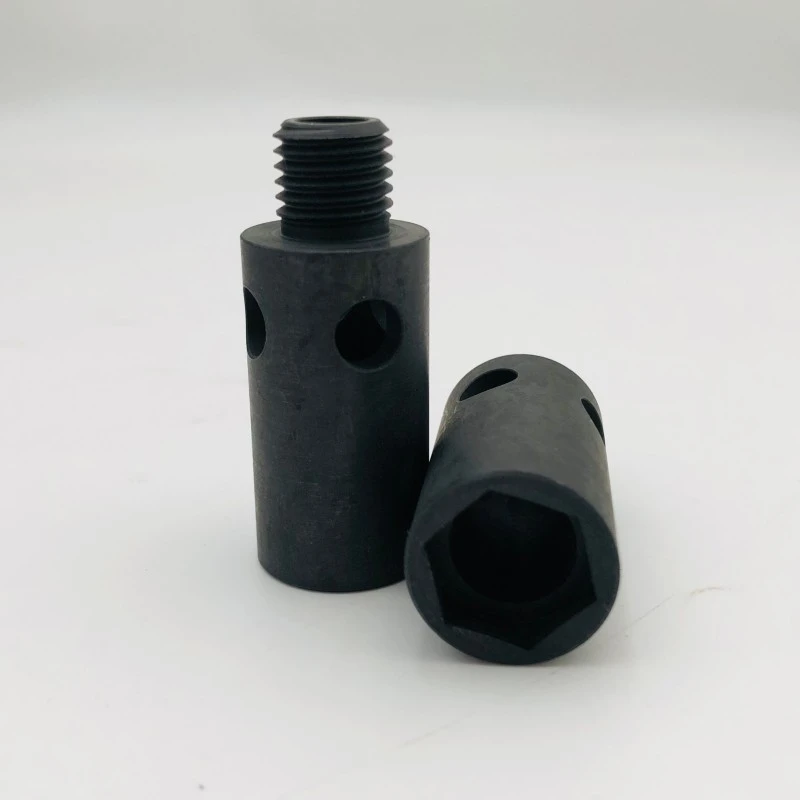

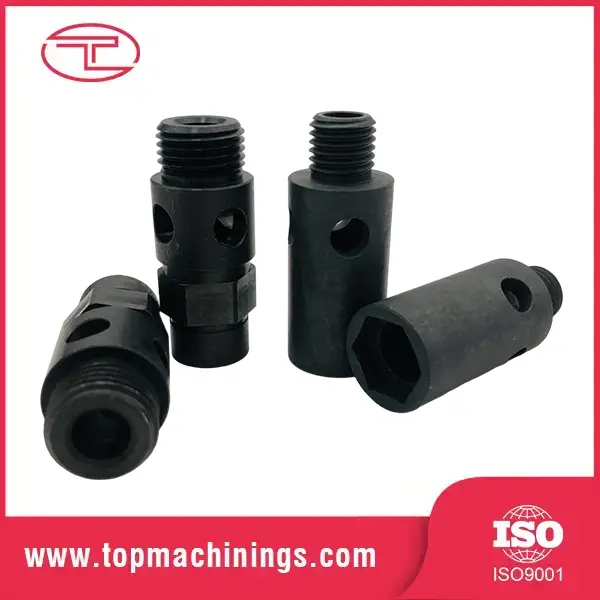

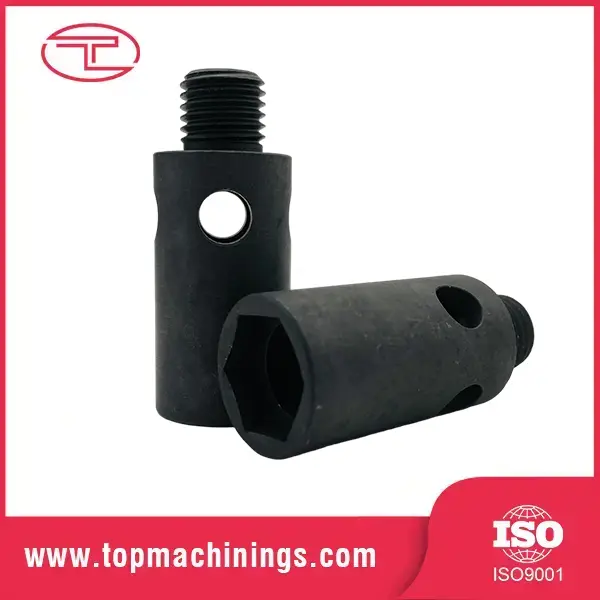

CNC İşleme Hassas Dişli Mil

Dişli şaft, uzunluğunun bir kısmı veya tamamı boyunca işlenmiş dişlere sahip silindirik, dönen bir bileşendir. Klasik örnek, her CNC makinesinin, 3D yazıcının ve doğrusal aktüatörün kalbi olan kurşun vidadır; burada diş, dönüşü hassas doğrusal harekete dönüştürmek için bir somunla birleşir. Ancak CNC işleme hassas dişli şaftı ayrıca dişli uçlu motor şaftları, bağlantı çubukları, ayar vidaları ve besleme şaftları olarak da görünür.

İyi bir dişli şaftı kötü bir şafttan ayıran şey ilk bakışta görünmez ve kullanımda felakettir: tüm uzunluk boyunca diş hatvesi doğruluğu. Bir metrelik harekette 0,1 mm kümülatif hatve hatasına sahip bir kurşun vida, takım tezgahınızı her seferinde 0,1 mm yanlış konumlandıracaktır. Hassas bir parça ile sorunlu bir parça arasındaki fark budur.

Tasarım ve Malzeme Hususları

Yaygın kaliteler: 4140/42CrMo, 1045 (genel hizmet), SUS303/316 (korozyon direnci), 6061-T6 (hafif)

Diş formları: Acme, trapez, metrik ISO, UNC/UNF, bilyalı vida uyumlu

Isıl işlem: diş kenarlarının indüksiyonla sertleştirilmesi, baştan sona sertleştirme veya karbürleme

Kritik özellikler: taşlama için merkez delikler, kama kanalları, düz yüzeyler, çapraz delikler ve adım çapları

Diş adımı çapı ile yatak muyluları arasındaki eş merkezlilik: ≤ 0,02 mm TIR

Doğrusallık: 0,05 mm/m standart, hassas kaliteler için 0,02 mm/m

CNC işleme hassas dişli şaft için malzeme seçimi bir performans kararıdır: 4140 sertleştirilmiş ve taşlanmış, uzun aşınma ömrü ve boyutsal stabilite sağlar; 6061 alüminyum, yüksek hızlı uygulamalar için hafif, düşük ataletli hareket sağlar. Kaliteyi yalnızca fiyata değil, yüke, hıza ve görev döngüsüne göre öneriyoruz.

Temel Özellikler ve Faydalar

Tam Uzunlukta Doğru Konular

Dişler CNC kontrolü altında tek noktadan kesilir veya diş frezelenir; hatve doğruluğu yalnızca mastarda değil tüm diş uzunluğu boyunca doğrulanır. CNC işleme hassas dişli şaftı için kümülatif hatve hatasını 300 mm başına 0,02 mm dahilinde tutarız, böylece makineniz hareketin her noktasında doğru şekilde konumlanır.

Eşmerkezli Konu-Günlük İlişkisi

Diş ve yatak muyluları tek bir kurulumda veya iki işlem arasındaki merkezlerde işlenerek salgı 0,02 mm'nin altında tutulur. Doğru çalışan bir şaft eşit şekilde aşınır, daha az titreşir ve rulman ömrünü uzatır.

Göreve Uygun Isıl İşlem

Diş kenarlarındaki indüksiyonla sertleştirme, aşınmaya dayanıklı bir yüzey sağlarken çekirdeği tork iletimi için sağlam tutar. Yüksek çevrimli uygulamalar için, spesifikasyonunuza göre karbonlama veya tamamen sertleştirme yapıyoruz.

Önemli Olan Zemin Çapları

Rulman muyluları ve conta yüzeyleri, ±0,003 mm toleransla Ra 0,2μm'ye kadar silindirik taşlanabilir; bu, yüksek RPM'de contaları sızıntısız ve rulmanları sessiz tutan yüzey kaplamasıdır.

Tek Noktadan: Şaft + Bağlantı Parçaları

Şaftın tamamını işliyoruz: dişler, kama yuvaları, düz parçalar, çapraz delinmiş delikler ve dişli uçlar — tek parça, tek tedarikçi, tek kalite standardı. İkinci satıcı yok, bileşenler arasında tolerans yığılması yok.

Ürün Özellikleri

Tipik Uygulamalar

CNC işleme hassas dişli şaft üreticisi ve tedarikçisi olarak Tuoyuan Metal, aşağıdakiler için doğrudan fabrika fiyatlandırmasıyla şaftları toplu olarak tedarik eder:

CNC makineleri ve 3D yazıcılar için kurşun vidalar ve bilyalı vidalarla uyumlu miller

Kaplinler ve kasnaklar için dişli uçlu motor milleri

Doğrusal aktüatör ve elektrikli silindir bileşenleri

Endüstriyel ekipmanlar için bağlantı çubukları ve ayar vidaları

Otomotiv direksiyon ve süspansiyon dişli bileşenleri

Tekstil, paketleme ve baskı makineleri için besleme milleri

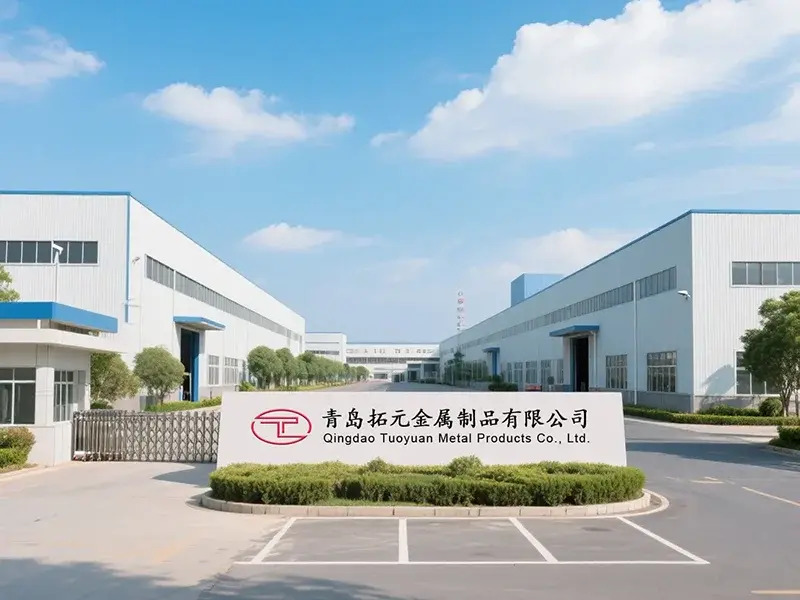

Hakkımızda

Hassas İşleme Bizim Temel İşimizdir

Tuoyuan Metal, hassas tornalanmış parçalar ve CNC ile işlenmiş bileşenler konusunda uzmanlaşmıştır — CNC işleme hassas dişli şaft, tam anlamıyla kaptan köşkümüzde yer almaktadır. On yıllık işleme tecrübesi, 20 yüksek hızlı CNC torna tezgahı, 5 işleme merkezi ve yıllık 100 milyon parça kapasitesi.

Kuzey Amerika Pazarlarında Kanıtlanmış

Satışlarımızın %60'ı, müşterilerin sıkı toleranslar ve güvenilir teslimat talep ettiği Kuzey Amerika'ya gidiyor. %95'lik tekrar satın alma oranı, müşterilerimizin yeniden sipariş vermesi anlamına gelir; bu, var olan en güçlü kalite sertifikasıdır.

Hızlı, Net İletişim

Satış ekibimiz akıcı İngilizce konuşuyor ve 24 saat içinde yanıt veriyor. Kalite sorunlarına 48 saat içinde yanıt verilir. Dil engeli yok, kaçamak yok.

Yerleşik Mühendislik Desteği

Malzeme veya ısıl işlemden emin değil misiniz? Başvurunuzu bize gönderin, size doğru notu ve süreci önerelim. Prototipten seri üretime kadar destek veriyoruz.

SSS

S: Kurşun vida yapıyor musunuz? Hangi doğruluğu elde edebilirsiniz? C: Evet — kurşun vidalar uzmanlık alanlarımızdan biridir. Standart kalite 300 mm başına ±0,05 mm tutar; hassas kalite ±0,02 mm kümülatif hatve hatasına sahiptir. Daha yüksek doğruluk için, tedarik edebileceğimiz bilyalı vidaları da öneririz.

S: Bir numuneden şaft işleyebilir misiniz? C: Evet, çizimlerin yanı sıra fiziksel numunelerden de tersine mühendislik yapıyoruz. Numuneyi ölçüyoruz, çizimini oluşturuyoruz ve üretim öncesi sizinle teyit ediyoruz.

S: Aşınmaya dayanıklı bir iplik için hangi ısıl işlemi önerirsiniz? C: Çoğu CNC işleme hassas dişli şaft ve aktüatör uygulaması için, diş kenarlarının HRC 45-55'e kadar indüksiyonla sertleştirilmesi doğru seçimdir; sert yüzey, tok çekirdek. Aşırı aşınma için karbürleme veya tamamen sertleştirme mevcuttur.

S: İddia ettiğiniz çap toleransını tutabilir misiniz? C: Evet. Döndürülmüş çaplar ±0,02 mm tutar; zemin çapları ±0,005 mm tutar. CNC makinelerimiz, her partide CMM denetimiyle doğrulanan ≤±0,003 mm tekrar konumlandırma doğruluğuna sahiptir.

S: MOQ'unuz ve teslim süreniz nedir? C: Prototip Minimum Sipariş Adedi esnektir (1-5 adet bile olsa). Üretim MOQ'u yaklaşık 500 adettir. Teslimat süresi ortalama 15 gün olup, taşlama ve ısıl işlemle 18-20 gündür.
